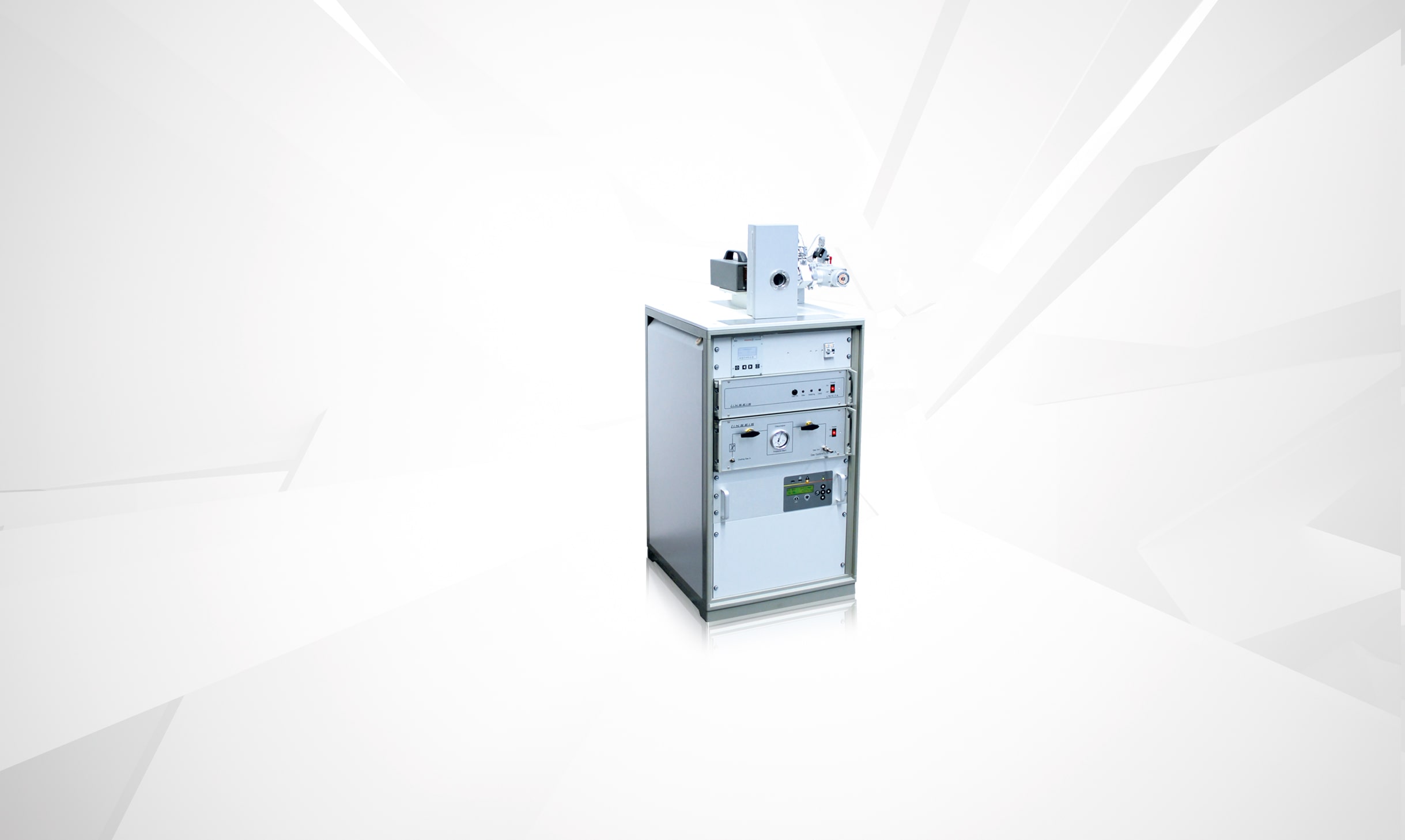

78 RITA 热膨胀变形/相变测试仪是特别适用于TTT、CHT和CCT曲线的测定。特殊感应炉体使加热和冷却速度超过4000 °C/s。该系统符合美国ASTM A1033标准 。

概述:

操作的基本原理:钢材在加热和冷却过程中尺寸发生变化,热膨胀由温度变化和相变两个因素产生。测试过程中,敏感的高速淬火膨胀仪设备用于检测和测量热循环中尺寸随时间和温度函数的变化。所产生的数据被转换为热循环中特定时间和温度下离散的应变值。应变作为时间或温度,或两者的函数,由此可以确定一个或多个相变的开始和结束。

L78 RITA L78 RITA 热膨胀变形/相变测试仪的主要优势:

  • 该仪器可在真空条件下,惰性、氧化、还原气氛中进行测量,温度范围从150 ℃(低温)到1000 ℃,或室温到1600℃。
  • 独特的加热和冷却装置能够非常快速的控制加热和冷却,速度可达2500℃ /秒。
  • 通过可选的基座可以分析非金属样品。
  • 这种特殊的淬火/热膨胀相变仪是专为连续冷却/加热的CHT、CCT图以及等温线TTT-图的绘制设计。

所有关键参数,如加热和冷却速度、气体控制和安全功能由软件控制。专业的32位Linseis TA- WIN软件可独立在Microsoft© 操作系统上运行。所有的程序(生成CHT / CCT / TTT图)和特殊应用是通过其自带的软件包实现。当然,可以导出ASCII码格式以及输出图形。

 在加热过程中,钢材晶体发生铁素体,珠光体,贝氏体,马氏体或这些成分的组合变为奥氏体的相变。在冷却过程中,从奥氏体转变为铁素体,珠光体,贝氏体,马氏体或它们的组合。该L78 RITA淬火/热膨胀相变仪是专门设计用来测量这些苛刻的迅速膨胀。高速数据采集和控制单元,独特的气淬装置和精确的温度测量装置该仪器的突出特点。

型号

DIL L78/RITA Q QENCHING

温度范围

-150°C 至 1600°C

样品几何尺寸

实心/空心样品

样品直径

ø 3  mm

样品长度

10 mm

加热速率

≤ 4000 K/s

冷却速率

≤ 4000 K/s

长度变化测量范围

+/- 2,5 mm / +/- 5 mm


型号

DIL L78/RITA Q/D QUENCHING + DEFORMATION

温度范围

-100°C 至 1600°C

样品几何尺寸

实心/空心样品

样品直径

ø 3 mm

样品长度

10 mm

加热速率

≤ 4000 K/s

冷却速率

≤ 2500 K/s

长度变化测量范围

+/- 1,2 mm (分辨率 0.01 µm)

数据采样率

(温度、长度、力)

≤ 1 kHz


型号

DIL L78/RITA Q/D/T
QUENCHING, DEFORMATION AND TENSION

温度范围

-100°C 至 1600°C

样品几何尺寸

solid samples

样品直径

ø 5 mm

样品长度

10 mm

加热速率

≤ 125 K/s

冷却速率

≤ 125 K/s

加热和冷却速率(组合变形):

max. 100 K/s

变形力

22 kN

变形速度

0.01 – 100 mm/s (更多需求可定制)

真实应变

0.02 至 1.2 ms

长度变化测量范围

+/- 5 mm (分辨率 0.05 µm)

数据采样率(温度、长度、力)

≤ 1 kHz

最小停顿间隔

60ms

机械控制模式

行程、力、应变速度(可选)
















所有的LINSEIS热分析设备都是用计算机控制的,各个软件模块仅在Microsoft® Windows®操作系统上运行。完整的软件包括3个模块:温度控制,数据采集和数据分析。与其他热分析系统一样,该用于热膨胀测量的32位Linseis软件可以实现所有测量准备、实施和评估的基本功能。经过专家和应用工程师的努力,LINSEIS开发出这款容易操作且非常实用的软件。

特点

  • 文本编辑
  • 断电保护
  • 热电偶破损保护
  • 重复测量可最少的输入参数
  • 实时测试评估
  • 测量曲线比较:多达32条曲线
  • 评估结果保存及导出
  • ASCII数据导入与导出
  • 数据生成到MS Excel
  • 多种方法分析(DSC TG 、TMA、DIL等)
  • 曲线放大缩小
  • 一阶/二阶求导
  • 气氛程序控制
  • 统计评估
  • 自由调节坐标轴

DIL-特点

  • 显示绝对/相对收缩或膨胀曲线
  • 显示和计算工程膨胀系数和物理膨胀系数
  • 半自动评估功能
  • 多系统校正功能
  • 特殊软件包用于TTT,CHT以及CCT图的绘制

可选择多种不同配件,包括:

  • 不同的真空泵,包括涡轮分子泵
  • 热电偶焊机
  • 不同的样品制备设备
  • 低温附件(-150°C)
  • 可选择手动,半自动和全自动(MFC)控制气体箱,最多可容纳4种气体
  • 液氮冷却

材料

金属/合金,钢

工业领域

汽车/航空/航天,企业研发学术科研,金属/合金行业

奥氏体化:

在加热过程中,钢的晶体从铁素体,珠光体,贝氏体,马氏体或其混合相转变为奥氏体。

驰豫:

在冷却过程中,从奥氏体结晶转变为铁素体,珠光体,贝氏体,马氏体或其混合。

应变:

典型的温度随着时间变化测量的应变图。

TTT-图:

在时间 - 温度 – 相变(TTT)图(也称为等温相变图)根据温度随时间的变化进行测量和绘制。它基于测量转化百分比随时间变化绘制,对于理解合金钢等温冷却的转变过程非常有用。
