近年来,对可再生能源技术的需求越来越大,可替代化石资源的优化也达到了上限。热电技术提供了将热能直接转化为电能的途径,是一种利用工业过程、车辆排气系统甚至来自人体热量中尚未消耗的废热的发电方法。

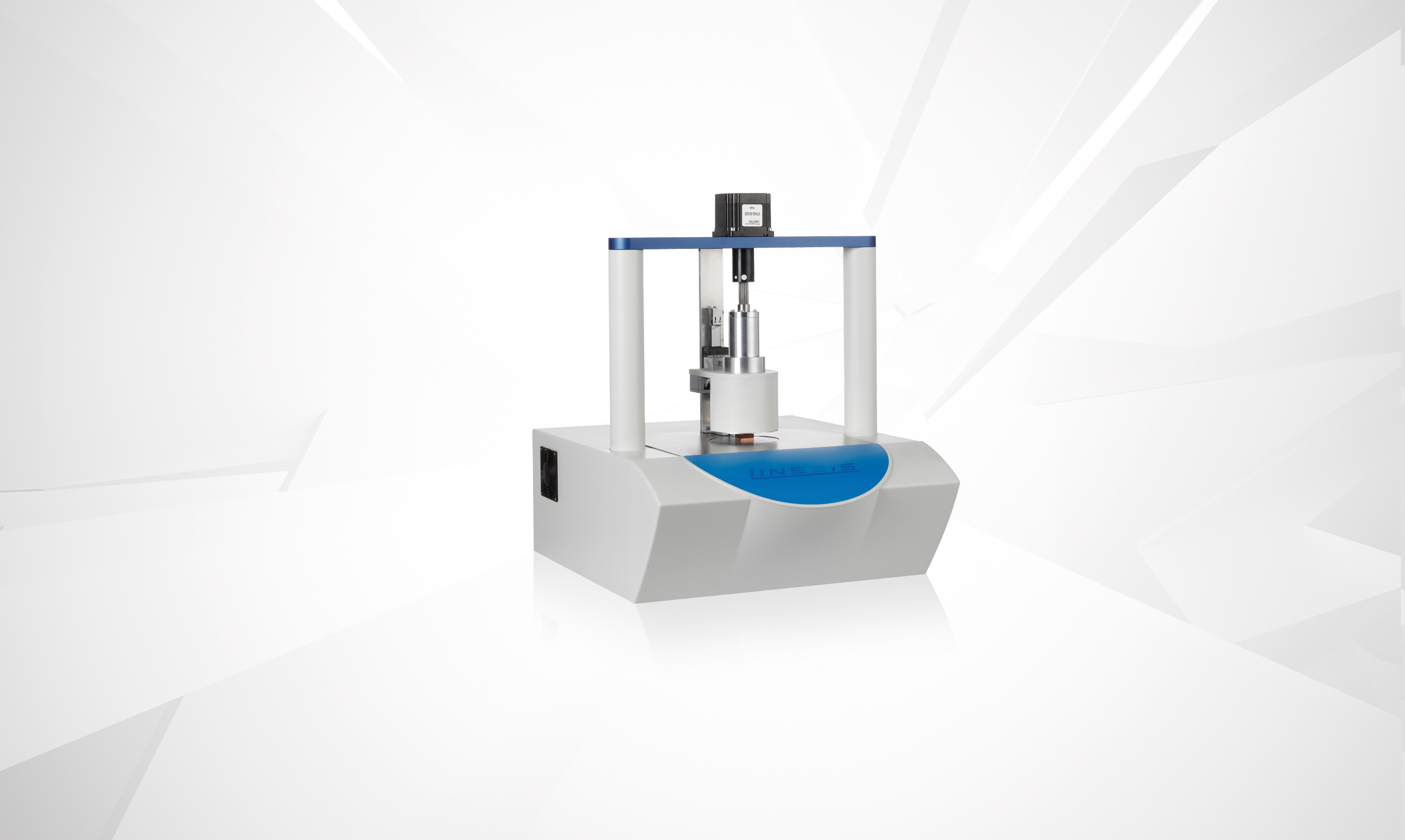

LINSEIS TEG-Tester 是一种用于热电器件(TEGs)温度相关转换效率评估的测量系统。该模块位于热板和冷之间,其中热板连接到可调节加热器,冷连接到恒温控制的液冷散热器。通过集成的电机自动调节接触压力(根据温度调整压力稳定性)。

通过设置不同的温度来对热电装置施加温度梯度,并测量通过参考试块计量棒而进入TEG的热流。在不同的点对产生的电压和电流进行扫描,得到I-V曲线,或可观测到在动态负载下运行的TEG。利用扰动和观测法来计算效率和跟踪最大功率点。

应用方向:

l 热电模块的性能测试

l 评估热电材料的最大热电转换效率

l 在负载及热循环条件下测试热电模块的预期寿命

特点:

l 自动机械负载压力补偿

l 不同的操作模式(CC、CV、FOC、MPPT、P&O)


型号

TEG TESTER

样品尺寸

40 mm x 40 mm (其他需求可定制)

样品厚度

最大 30 mm

测厚精度

± 0.1% (50% 量程) / ± 0.25%(100% 量程)

温度范围

RT  300°C (热端) / –20  300°C

温度准确度

0.1°C

电压范围

0-60 V (DC)

电压准确度

0.3 %

电压分辨率

2.4 µV

电流范围

0-25 A (DC)

电流准确度

0.3 %

电流分辨率

1 µA

损耗功率

最高至 250 W

评估参数

热流

赛贝克系数平均值

热导率平均值

模块电阻平均值

输出功率

接触压力范围

0 至 8 MPa (根据样品尺寸)

接触压力准确度

+/- 1%

尺寸

675 mm H x 550mm W x 680 mm D

冷却装置

外部冷却器(与附加加热装置结合使用)

加热装置

电阻加热器

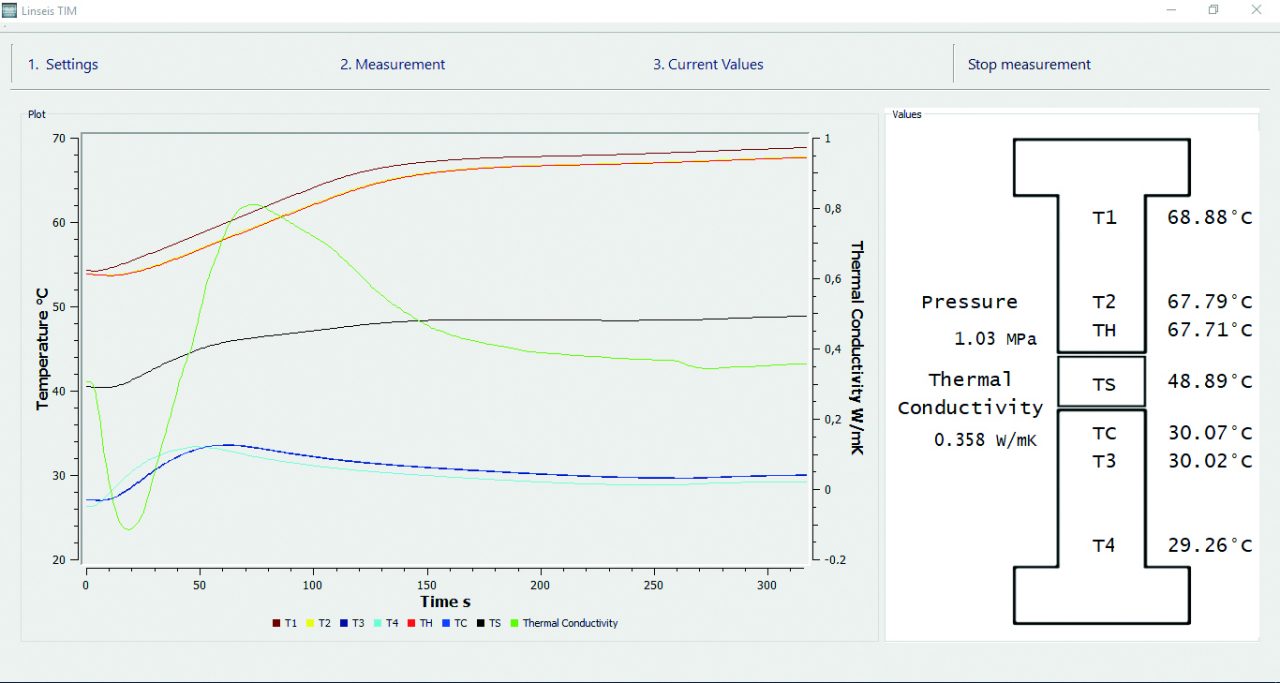

全新的Rhodium软件大大加强了您的工作流程,因为直观的数据处理只需要最少的参数输入。AutoEval在评估热阻抗或热导终止等标准过程时,为用户提供了有价值的指导。

l 软件包与最新的Windows操作系统兼容

l 设置菜单项

l 软件控制加热,冷却或停留时间段

l 软件检测和控制厚度,力/压力的调整

l 轻松导出数据(测量报告)

l 所有具体测量参数(用户、实验室、样品、公司等)

l 可选密码和用户级别

l 多种语言版本,如英语、德语、法语、西班牙语、汉语、日语、俄语等(用户可选择)



热电模块 (MonTE)温度影响下的最大功率点跟踪

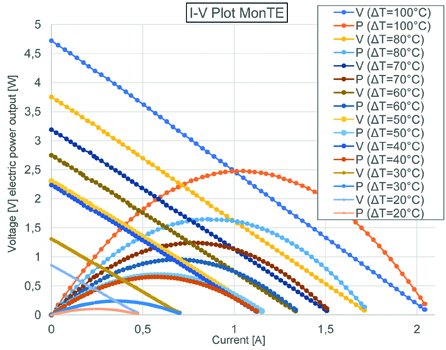

不同温度梯度(ΔT  20 k100 k)标准Bi2Te3热电模块(monTE)特性图(开路VOC短路ISCV-I 和P-I曲线)

热电模块 (QM-127-1.4-6.0MS)在温度影响下的最大功率点跟踪

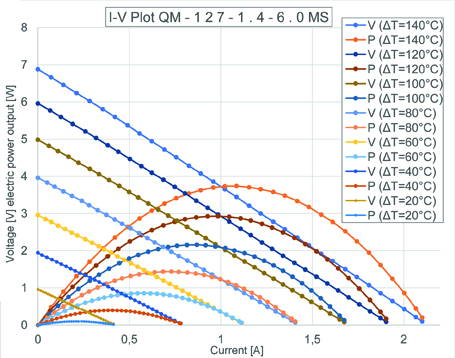

 不同温度梯度下(ΔT 从 20 K至140 K),标准Bi2Te3热电模块(QM-127-1.4-6.0MS)电气特性图(开路VOC至短路ISC的V-I 和P-I曲线)
