聚乙烯（Polyethylene ，简称PE）是乙烯单体经聚合反应制得的一种热塑性树脂。聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能，化学稳定性好，电绝缘性优良的特点。聚乙烯用途十分广泛，主要用来制造薄膜、包装材料、容器、管道、单丝、电线电缆、日用品等。聚乙烯依聚合方法、分子量高低、链结构的不同，可分为高密度聚乙烯（HDPE）、低密度聚乙烯（LDPE）及线性低密度聚乙烯（LLDPE）和超高分子量聚乙烯（UHMWPE）。
在聚乙烯的生产和应用过程中，对其性能参数进行准确地测试和分析至关重要。其中聚乙烯的氧化诱导期（等温OIT）是一个重要的性能参数，是评估其热稳定性和抗氧化性能的重要指标之一。通常情况下，氧化诱导期越长，表明聚乙烯具有较好的抗氧化性能，能够更好地抵抗外界环境因素的影响，延长其使用寿命。
01 方法提要

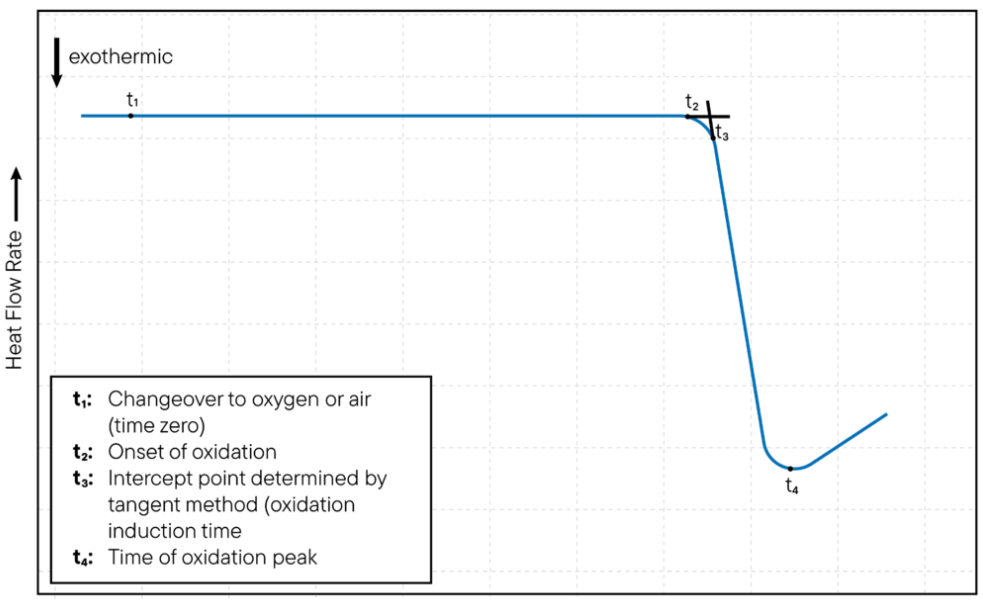

氧化诱导期（等温OIT）是测定试样在高温氧气条件下开始发生自动催化氧化反应的时间。首先，将试样和参比物在惰性气氛中以恒定的速率升温，达到规定温度时,切换成相同流速的氧气或空气。然后将试样保持在该恒定温度下，直到在热分析曲线上显示出氧化反应。氧化诱导期（等温 OIT）就是开始通氧气或空气到氧化反应开始的时间间隔。氧化的起始点是由试样放热的突增来表明的，可通过差示扫描量热仪(DSC)来进行观察。
02 实验与结果分析

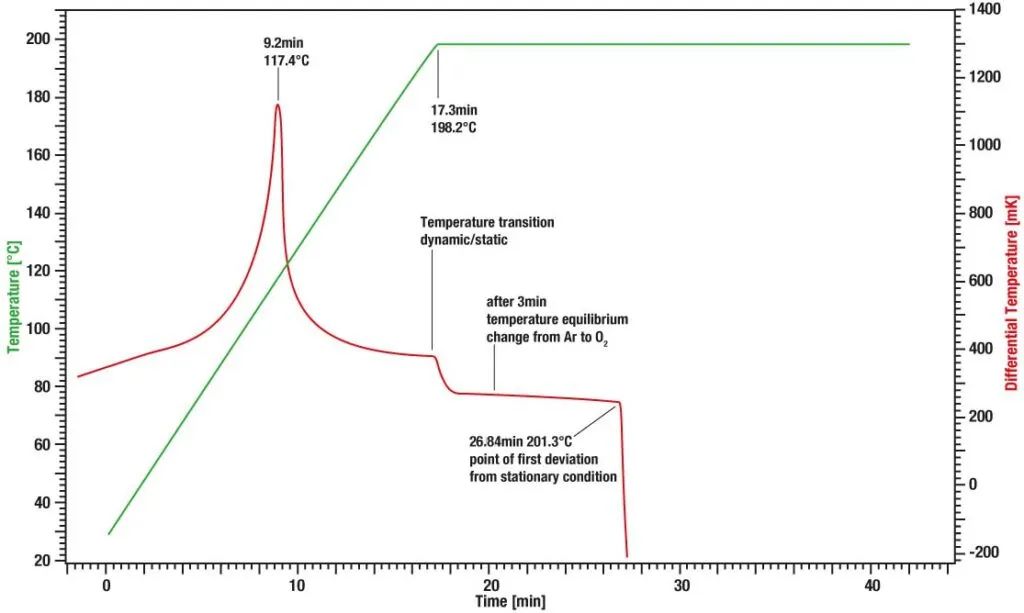

在本实验中，使用Chip-DSC 100在氩气流速恒定为10L/h的条件下，以10K/min的升温速率加热一小块低密度聚乙烯（LDPE）试样。在温度达到200°C时，施加等温段，在恒温数分钟后建立平衡，然后以10 L/h的气体流速将氩气切换为氧气。如下图所示，当试样加热进入等温段时，热流信号中出现响应“台阶”，待恒温3分钟，热流信号再次稳定后，将气氛切换成氧气。7分钟后，热流信号发生了显著变化，这意味着样品开始发生氧化。从开始通入氧化气氛，至样品开始发生氧化的这段时间间隔称为材料在200℃下的氧化诱导期（等温OIT）。此信息可用于评估材料的热稳定性和抗氧化性能，在ASTM D3895，DIN EN 728，ISO 11357-6， GB/T 19466.6等标准中对材料氧化诱导期的测定均有详细的介绍。
03 实验结论
聚合物或其他氧敏感材料的氧化和老化行为可以通过DSC测试氧化诱导期（等温OIT）来进行研究。DSC测定材料氧化诱导期的方法，该方法测试时间短、重复性好，能够快速准确地评估材料的热氧化稳定性，从而为产品的研究开发、质量控制和性能评价等提供了一种很好的分析手段。
