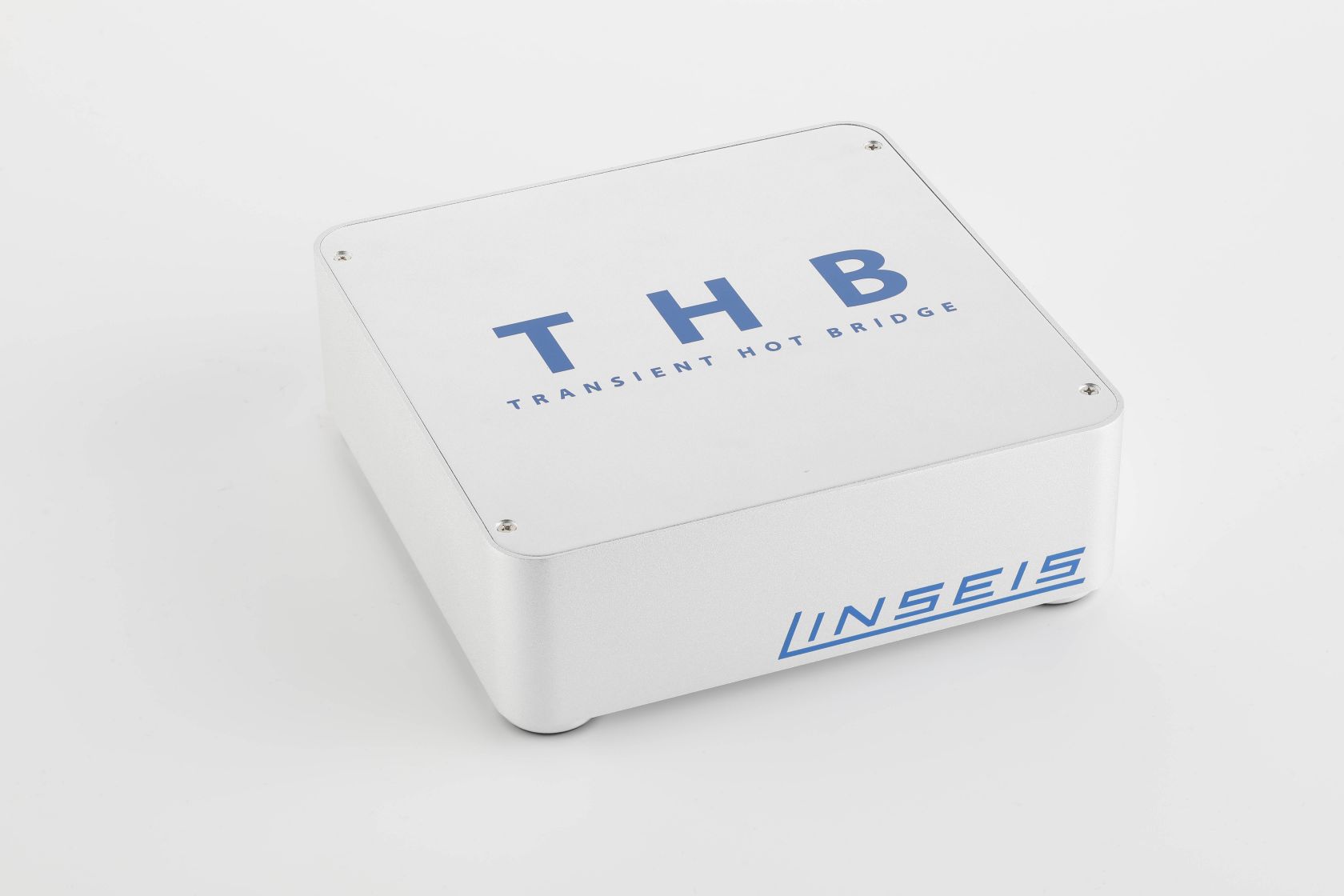

THB - 基础版、高级版、终极版
只需几分钟,该测量设备即可同时提供导热系数、热扩散系数和比热容这三种材料特性,测量时,只需将相应的传感器放置在粉体材料、凝胶、糊状物中,如果是液体可直接将其浸入液体中。固体样品的制备简单,只需要有两块平整表面的样品可以夹住传感器即可。仪器校准操作非常简便,而且无需在每次测量前都进行校准。THB 测量绝对值的精度不低于传统的热流计或激光导热仪设备。符合以下标准ASTM D 5930-01、DIN ISO 22007-2、ASTM D 5334。
测量特性
热扩散系数
比热容
独特功能
操作简便(用户友好型软件、测量时间短)
温度范围广(-150℃-200℃)
多功能传感器(适用于不同的材料和应用)
模块化设计(适应不同的测量的需求)
类型 |
THB BASIC |
THB ADVANCE |
THB ULTIMATE |
测量范围: |
|
|
|
导热系数: |
0.01 - 5 W/(m*K) |
0.005 - 500 W/(m*K) |
0.005 - 1800 W/(m*K) |
热扩散系数: |
0.05 - 50mm2/s |
0.05 - 300 mm2/s |
0.05 - 1200mm2/s |
比热容: |
0.1 - 5 J/gK |
0.1 - 5 J/gK |
0.1 - 5 J/gK |
测量精度: |
|
|
|
导热系数**: |
优于 1% |
优于 1% |
优于 1% |
热扩散系数**: |
优于 4% |
优于 4% |
优于 4% |
比热容**: |
优于 4% |
优于 4% |
优于 4% |
测量时间: |
|
|
|
固体: |
1 - 10 min |
1 - 10 min |
1 - 10 min |
液体: |
1 - 120 s |
1 - 120 s |
1 - 120 s |
工作温度: |
|
|
|
传感器: |
–150°C - 700°C |
–150°C - 700°C |
–150°C - 700°C |
传感器类型: |
Kapton, 陶瓷 |
Kapton, 陶瓷 |
Kapton, 陶瓷 |
样品尺寸: |
|
|
|
最小样品尺寸*: |
1.5 x 1.5 x 2 mm |
1.5 x 1.5 x 2 mm |
1.5 x 1.5 x 2 mm |
最大样品尺寸: |
无限制 |
无限制 |
无限制 |
* 根据所使用的熔炉和传感器的不同,样品的尺寸会因材料的不同而有所差异
** 取决于样品传感器和样品制备
基于Windows系统的高级THB软件界面
提供最快的测量时间
由于采用优化的软件控制测量算法,因此不会出现应用错误
实现最准确、最省时的测量
一键式解决方案:只需按一下按钮即可获得测量结果
轻松将数据导出到 Microsoft Excel®
标准 THB 炉 – 帕尔贴冷却(-20 - 50 °C)
标准 THB HT 炉 – 带加热棒(室温 - 200 °C)
高温炉(室温 - 1000 °C)
用于大样品的低温炉,最大 60 x 100 x 30 mm(-125 - 500 °C)
用于控制湿度(-20 - 80 °C)的烘箱
用于液体、粉末和糊状物的加热炉(150 - 500 °C)
压力测试台(手动最大 500 N,数字测力计最大 250 N)
液体样品架
粉末样品架
仪器装运箱
各种校准材料(PMMA、钛、锡、锌)

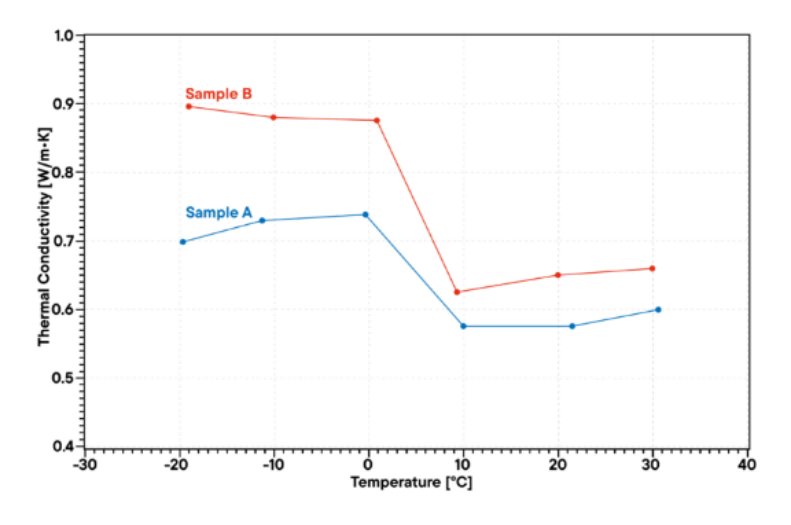

THB Basic/Advance – 相变材料 – 导热系数
以下实例展示了对两种水合盐导热系数分析的测量结果。在室温下,两种相变材料(PCMs)均呈液态。将液体装入烧杯中,然后将烧杯放置在控温的液浴中。为了进行测量,将 THB/B/Metal传感器悬挂在样品中。实验温度为 -20 °C、-10 °C、0 °C、+10 °C、20 °C(室温)和 +30 °C,因此测量是从材料处于固态时开始的,在每个温度水平下记录了三个测量点,并取其平均值。加热至0 °C 时,样品A的导热系数略有增加,而样品B的导热系数值略有下降。两个样品在0 °C至10 °C 的温度范围内从固态变为液态,这也可以从导热系数的下降中清楚地看出。随着温度的升高,两个样品的导热系数略有增加。总的来说,与样品A相比,样品B的导热系数更高。
