【摘要】
SnSe作为氧族热电材料的一员，热电优值最高达到了2.6，引起了广大科研人员的关注。 此文讲述了通过冷压纯SnSe粉末形成载流子浓度为5.37x1017cm-3的多晶SnSe，并做退火处理，观察并测试退火后样品的形貌、电导率、塞贝克系数以及导热系数。发现退火对微观结构和热电性能影响巨大，退火导致结构重新排布，提高了塞贝克系数，达到了3倍，并提高了导热系数。在772K的热电优值比纯多晶SnSe高了0.11.
【成果介绍】
使用高纯度的SnSe粉末在室温、单向压力25.47Kgf/mm2作用下，形成块状固体。直径8-10mm，厚度1-1.28mm。冷压之后的样品，使用Linseis的LSR-3系统原位测试样品的塞贝克系数以及电阻率，并测试多次退火后样品的的塞贝克系数。
【图文示例】

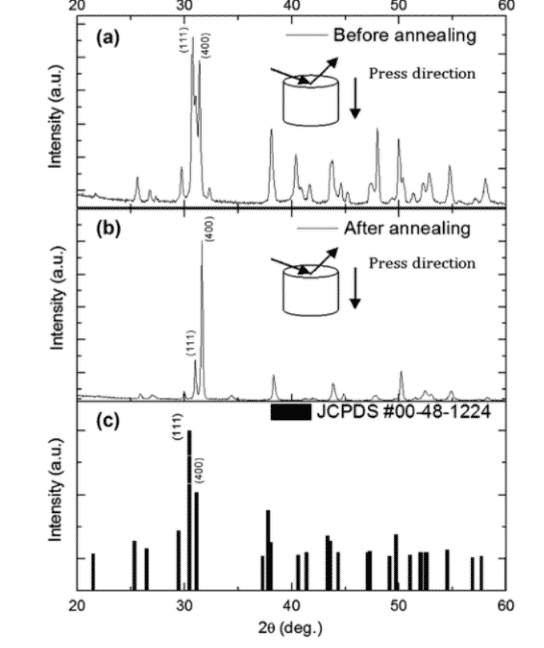

（a） 退火前样品的XRD衍射图；（b）退火后样品的XRD衍射图；（c）标准卡

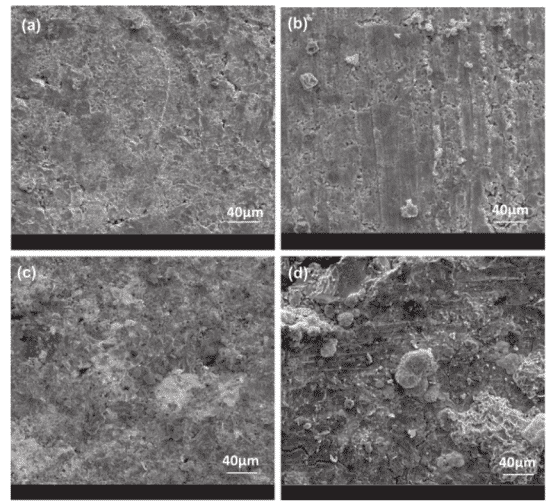

（a）（b）退火前样品中心和边缘的SEM形貌图；
（c）（d）退后后样品中心和边缘的SEM形貌图；

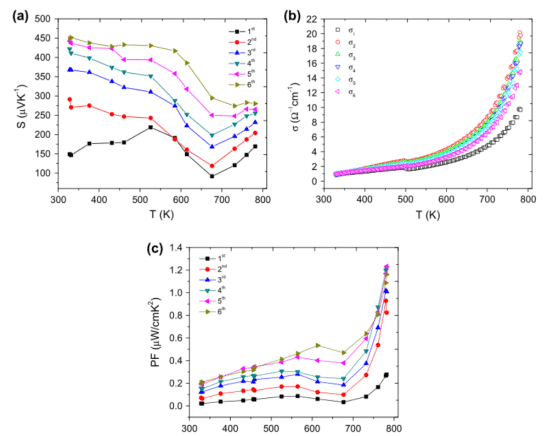

（a）退火过程塞贝克系数随温度变化曲线；（b）退火过程电导率随温度变化曲线；（c）退火过程功率因子随温度变化曲线
退火对样品影响巨大，退火前室温塞贝克系数为150uVK-1，退火后室温塞贝克系数为448uVK-1（第六次退火）

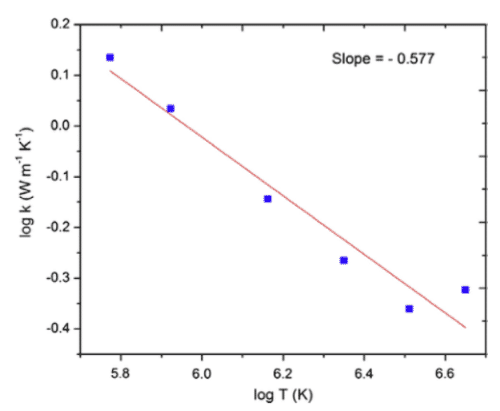

纯多晶SnSe样品LogK1-logT曲线

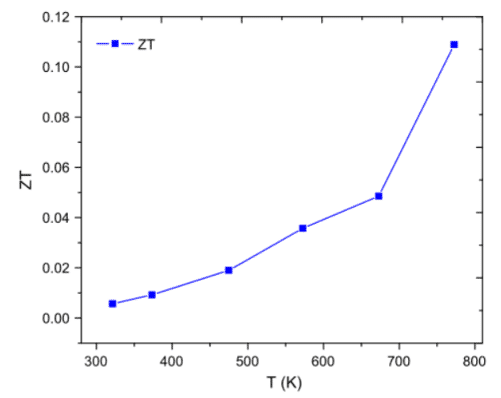

纯多晶SnSe热电优值ZT随温度的变化曲线。
【结论】
退火工艺对冷压纯SnSe的塞贝克系数提高有积极的作用。纯多晶SnSe晶格在300-800K热导率的性能与之前报道的另一个纯多晶SnSe相似，存在T-0.577的系数关系。最终，热电优值在772K达到了0.11.
