林赛斯 LFA L52 型激光闪射仪是一款高性能设备，专为在宽广的应用领域中精准测定热扩散系数、热导率与比热容而设计。该系统支持单次多达 3 个、6 个或 18 个样品的同步测试，可显著提升科研、开发及质量控制环节的检测通量。凭借模块化炉体设计理念，LFA L52 测量温度范围可从 -125 ℃ 到 2800 ℃，适用于航空航天、陶瓷、冶金、储能及先进电子等行业所涉及的固体、粉末、膏体与液体等各类样品。
激光闪射法作为一种绝对测量方法，无需借助校准标样，且符合 ASTM E-1461 与 DIN EN 821-2 等国际标准。LFA L52 可配备用户可自行更换的检测器，还可选配真空及惰性气体运行模式，从而实现对测试条件的精准控制。此外，该设备可选配双炉体转台装置，以缩短设备停机时间，并能在不同温度区间实现不间断转换。凭借快速、非接触式的测量模式，简易的样品制备流程，以及优异的测试精度，LFA L52 为材料的热物性表征树立了新标杆。
| 类型 | LFA L52 LT / 1250 / 1600 / 2000 / 2400 / 2800 | ||
| 温度范围： | -125 / -100 - 500 °C RT - 1250 / 1600 °C RT - 2000 / 2400 / 2800 ℃ | 真空： | 低至 10-3 mbar (二级旋转泵) 低至 10-5 mbar (涡轮分子泵) |
| 加热速率： | 0.01 至 50 K/min（LT / 1250 / 1600） 0.01 至 100 K/min（2000 / 2400 / 2800） | 数据采集频率： | 2.5 MHz |
| 热扩散系数： | 0.01 - 2000 mm2/s | 气路控制： | 手动或 MFC 气体流量控制器 |
| 导热系数： | 0.1 - 4000 W/(m∙K) | 样品支架： | 适用于圆形、方形、粉末、膏状物、层压板、 液体样品、机械压力及 in-plane 支架， 可按要求定制样品支架 |
| 激光源： | Nd：YAG-Laser 可达 25 J/pulse 可变脉冲能量：软件控制 脉冲宽度：50 至 5000 µs | 样品尺寸： | Ø 3、5、6、8、10、12.7 、 25.4 mm 或 3×3、5×5、6×6、10×10、20×20 mm2 (厚度 0.01 mm 至 6 mm) |

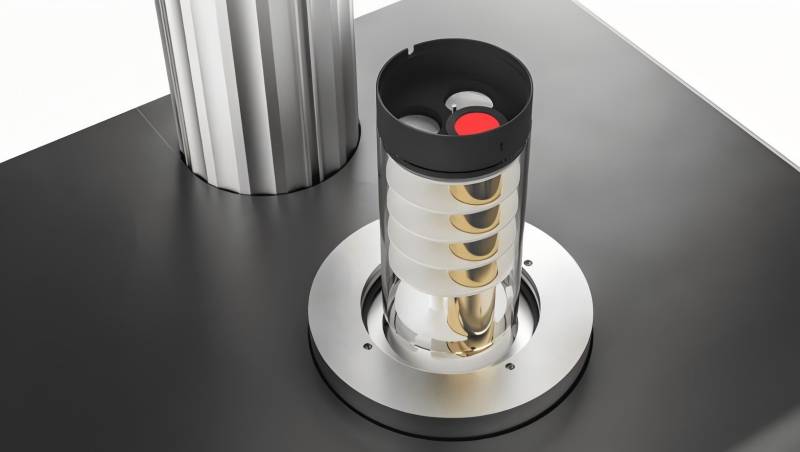

| IR - 检测器： | InSb（LN2 制冷）：≥ RT MCT（Peltier 制冷）：≥ RT MCT（LN2 制冷）：-125 - 500 °C | 样品数量： | 3 样品 (2000 / 2400 / 2800) 6 样品 按需可提供 18 样品 (LT / 1250 / 1600) |

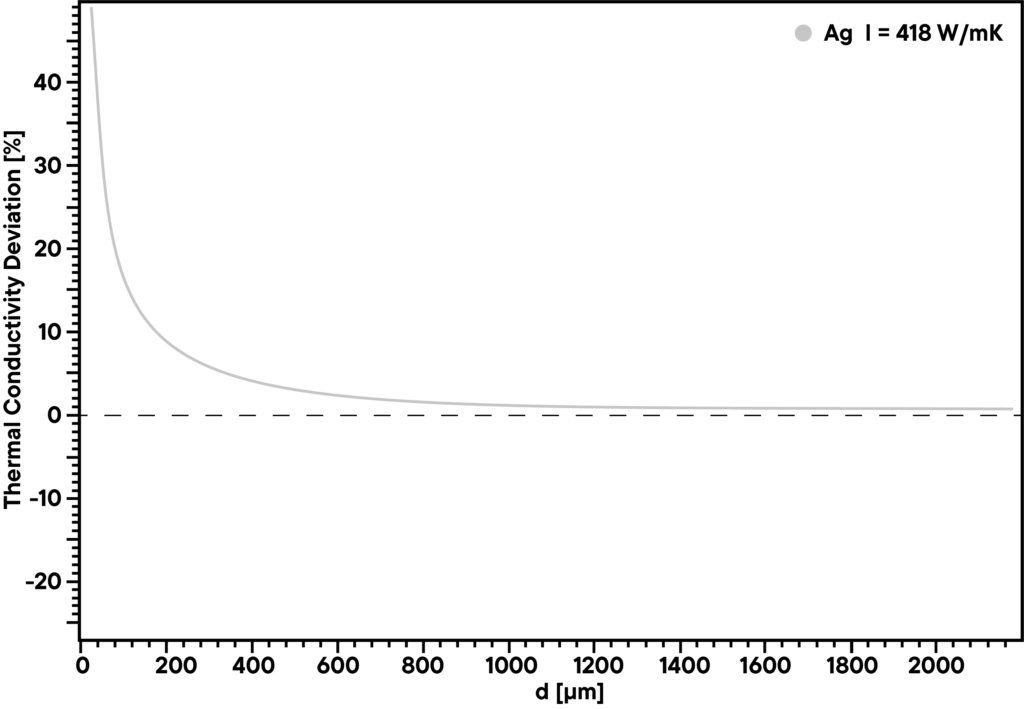

| 气氛： | 真空、惰性、还原、氧化 | 其它选项： | 用于薄膜测量的 PLH 升级组件， 电子元件分离并置于保护环境中， 可选光纤或自由空间激光方案 |

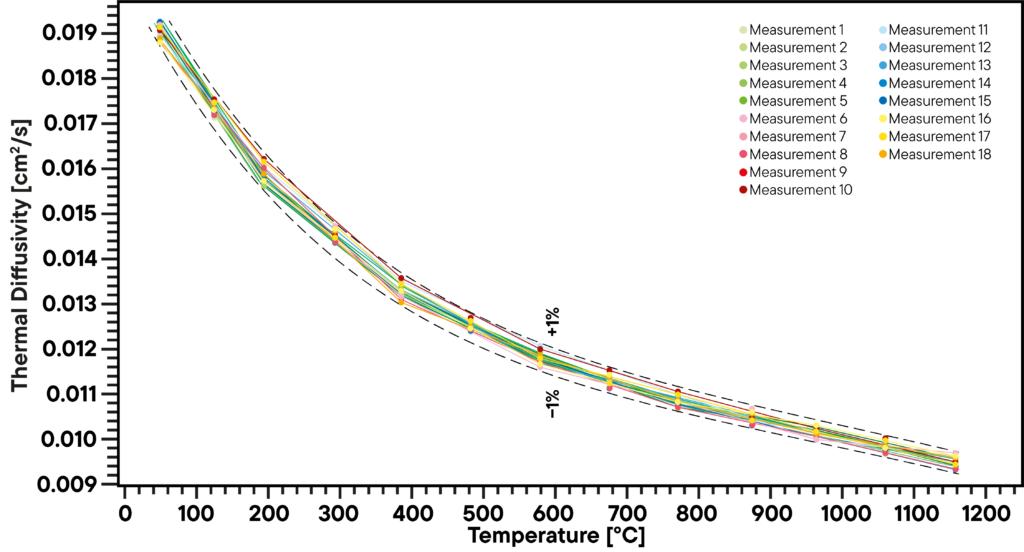

Pyroceram 是康宁微晶玻璃品牌，在各种应用中用作标准材料，使用 LFA L52 对其进行测量，以证明热扩散系数的可重复性。从一块整体材料中切下了 18 个样品，总共进行了 18 次测量，每个样品都单独进行测量，结果显示，在高达 1160 °C 的温度范围内，测量结果的波动范围在 ±1% 以内。
采用 LFA L52 激光闪射导热仪对石墨样品开展测试，测试温度范围为室温至 2000 °C。本次测试在同一样品测试流程中，直接测定了石墨的热扩散系数，并通过参比法测得其比热容。
测试结果显示：石墨的热扩散系数随温度升高呈显著下降趋势，在 1500 °C 左右趋于平稳 —— 这是石墨的典型特性，由高温条件下声子散射加剧所致。

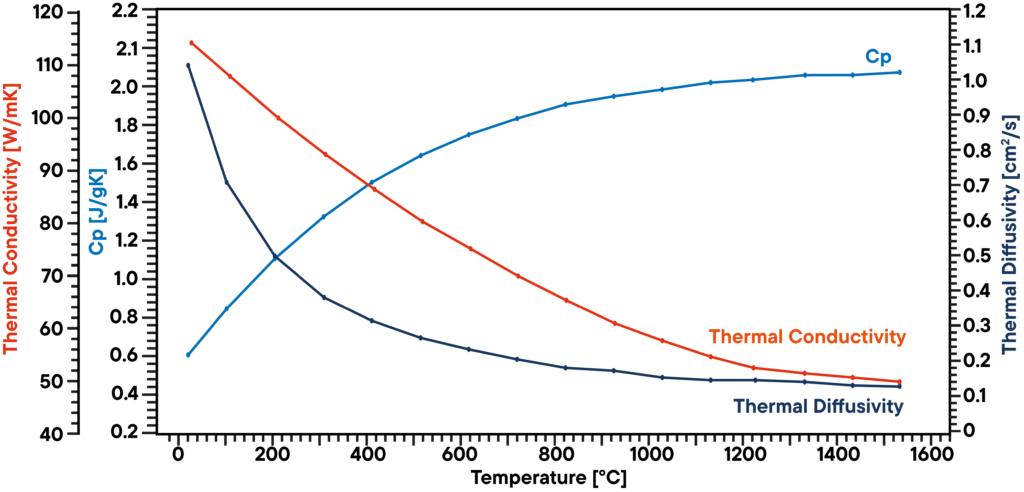

本测试表征了氧化铝在室温至 1500 °C 温度区间内的热扩散系数温度依赖性。低温条件下，氧化铝的热扩散系数相对较高，数值维持在 0.11 cm²/s 左右；随着温度升高，其热扩散系数呈显著下降趋势，在高温区间趋近于 0.015 cm²/s。
该性能参数的相关数据，对于氧化铝在耐火材料、基底材料及结构陶瓷领域的应用至关重要 —— 上述应用场景均对材料的可靠热管理能力与长期稳定性有严格要求。
