汽车制造和航空航天对材料的要求特别高。这些设计的功能和耐用性取决于材料的性质和适用性,以及车辆乘员(包括司机、飞行员、宇航员和乘客)的健康状况。
在有些高度敏感的地区选择材料的决定性因素是热物理性质。这些性能可以通过变形分析、材料测试或裂纹测试来确定,这就是热管理在汽车应用和其他行业中的重要性。
热物理测量技术为汽车、卡车、飞机、卫星或载人航天领域的研究与开发提供了理想工具。这种测试对于零部件检测、质量控制、工艺优化及 / 或失效分析至关重要。
车辆在使用过程中因暴露于各种环境影响,其外观、功能和使用寿命可能发生变化。我们的仪器所提供的气候测试在发现问题和产品改进中发挥重要作用,包括橡胶热扩散率的测试。
林赛斯也为此提供了适用于测定热物理数据的测量设备。
前言
含碳材料、有机物和聚合物高温加热后通常会燃烧掉,因此,对这类材料的热分解研究有点特殊,在大多数情况下,首先需要在惰性气氛中进行加热,而不是在空气中进行,以便能够看到分解和热解的效果,随后将惰性气体切换成氧气或空气,使材料所含的碳燃烧掉。如果在同步热分析仪(STA)上执行此程序,则可以测量碳含量,无机物含量和释放的热量。
实验
使用同步热分析仪 STA L81 测量工业橡胶样品,样品分三步进行加热测量,升温速率均为 30 k/min ,开始通入 N2 气氛。

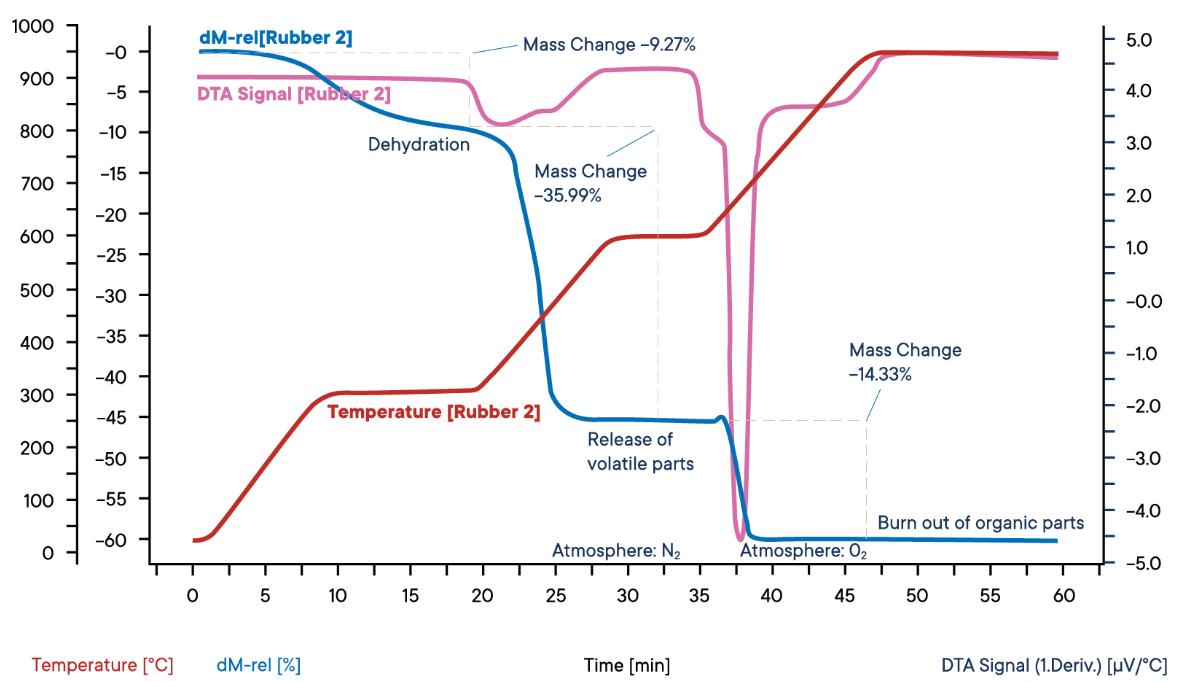

蓝色曲线表示该样品相对失重百分比。在第一个失重步骤中,发生样品脱水。水分含量为 9.3 % 。对应的 DTA 信号(紫色曲线)在水分蒸发过程中没有表现出任何变化。
在第二步反应中,挥发性组分在 N2 气氛下热解释放。这些成分的含量为 36.0 % 。它们的释放可以通过 DTA 曲线上的放热反应峰来识别。在第三步反应中,将气氛切换成 O2 ,使剩余的碳燃烧掉,样品重量减少了 14.3 % ,剩下的 40.4 % 为无机成分,如灰烬、污泥或填料。
前言
所研究的样品由堆叠的金属板组成,金属板与金属板之间涂覆绝缘的粘合剂。该样品配置用于汽车电气化领域。测量的目的是检查接触压力对导热系数和热阻抗的影响。
实验

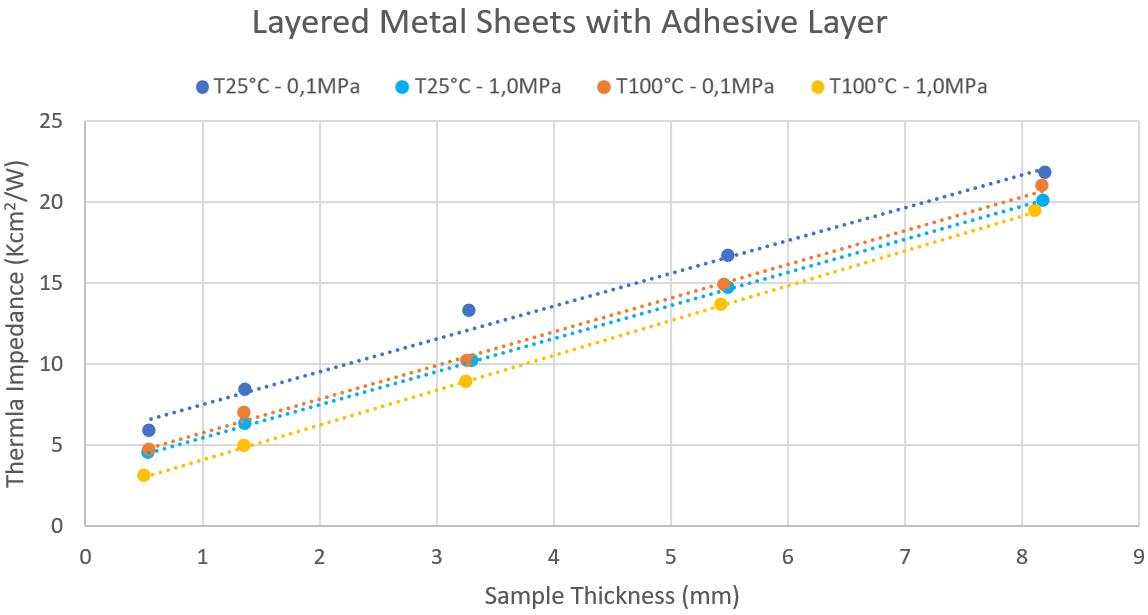

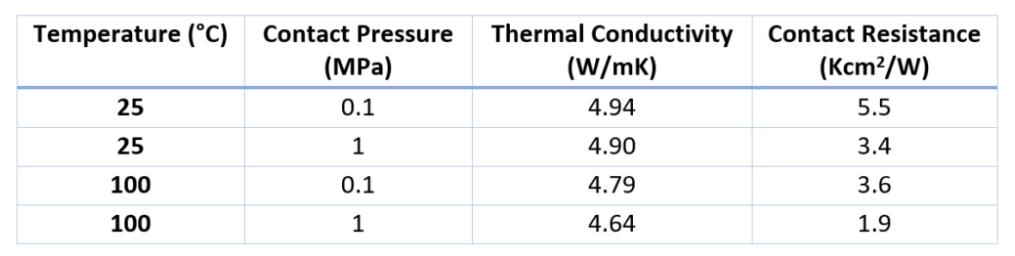

样品分别在室温和 100 ℃ 温度下,施加 0.1 MPa 和 1 MPa 的接触压力进行测量。如下图显示了热阻抗与不同堆叠金属板厚度的关系,导热系数对应于线性拟合斜率的倒数,接触热阻对应于与 y 轴的交点。导热系数和接触热阻的计算结果如下:
从室温至 100 ℃ ,金属复合板的导热系数随温度的升高而降低。同时,从结果也可以看出,在较低的接触压力下,测量得到的热阻抗较高,导热系数和接触热阻也较高。这意味着,样品的导热性能随着所施加的接触压力的不同而发生变化,这种变化可能与金属板之间的可变形粘结层有关。因此可通过施加不同的接触压力来满足实际的应用需求。
前言
聚酰亚胺是一种高性能聚合物,适用于极端热、电和机械应力的环境,具有尺寸热稳定性,低导热性和导电性,优异的耐磨损和承载性能,耐化学腐蚀和耐辐射等显著的性能。与传统的金属材料、陶瓷和聚合物相比,聚酰亚胺的优势还在于使许多元器件可以制作得更轻便、更耐腐蚀。聚酰亚胺的应用非常广泛,主要用于航空航天,半导体和汽车技术等领域。
实验

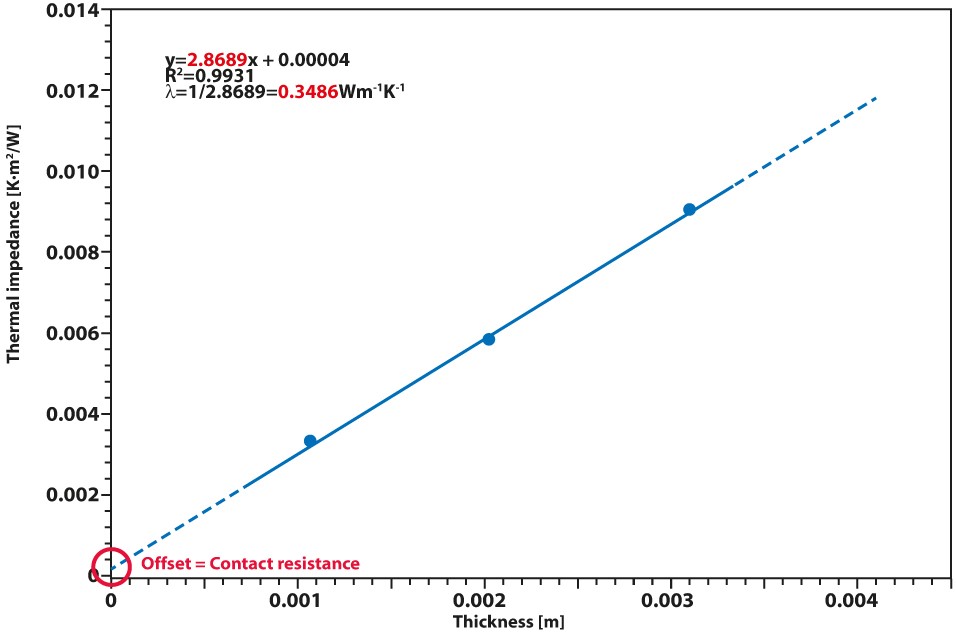

使用 TIM-Tester 在 50 °C(TH = 70 °C,TC = 30 °C)和 1 MPa 的接触压力下测量尺寸为 25 mm × 25 mm 的聚酰亚胺样品的热阻抗。为确定导热系数和热接触电阻,测量了在 1.1 mm 到 3.08 mm 之间的三个不同厚度的样品。如下图所示,测得的导热系数为拟合直线斜率的倒数(0.35 W/(m·K)),接触热阻对应于与 y 轴的交点(截距)。
前言
橡胶具有良好的动态性能,具有较高的抗拉强度、高弹性和回弹性。通过添加不同的聚合物,可以开发出具有优异性能的橡胶制品,如良好的耐化学性、阻燃性和耐油性。因此,橡胶制品具有广泛的应用领域,如汽车行业,食品工业,化学工业和机械工程等。橡胶的导热系数是衡量其导热性能的指标,这一数据对于了解橡胶在不同应用场景下的热传导性能至关重要。
实验

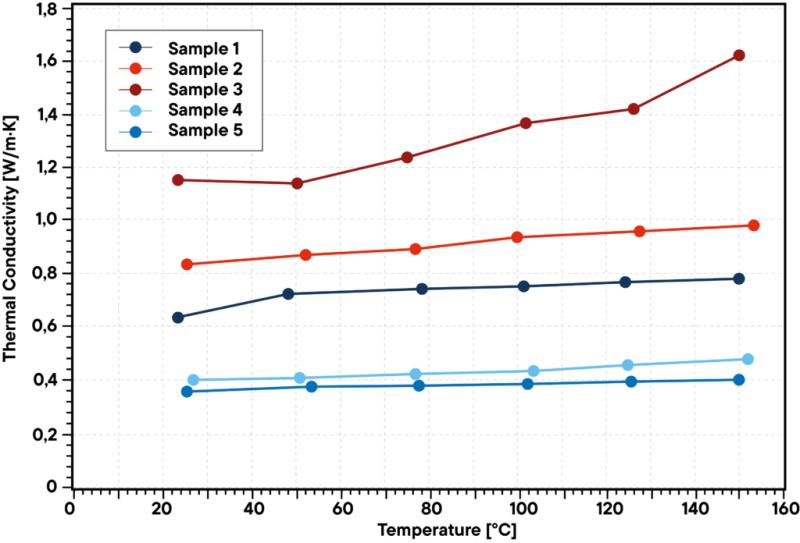

如图所示,使用 THB-100(新型号 THB Basic,Advance,Ultimate)测量了 5 种不同橡胶制品的导热系数。将传感器放置在两个样品之间,使用夹具将两个样品和传感器压实,以便于样品和传感器具有良好的接触。并将该装置放置在一个高温炉中,从室温至 150 ℃ 的温度下进行测量。结果表明,不同的橡胶制品分别具有不同或较为相似的热导率。在测量的温度范围内,所有样品的导热系数均随着温度的升高而增加。
前言
热分析不仅包括高温下的测量,还涵盖极低温度下的实验。有许多领域对低温甚至极低温下的测量很感兴趣,例如,在卫星技术、太空旅行或者量子计算机中,所使用材料必须承受的温度低于 10 K(-260 ℃)。
当然,在这个温度范围内,材料的热膨胀、相变以及反应活性等特性都必须了解清楚。对于热膨胀测量,林赛斯 DIL L75 系列热膨胀仪可以配备一个闭路循环的氦低温恒温器,从而能够在 10 K 的温度范围内进行测量。
实验

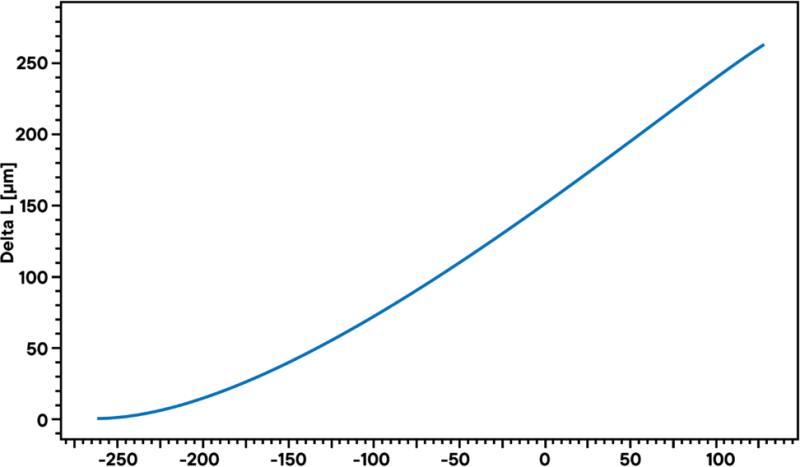

在这个例子中,使用林赛斯 DIL L75 垂直低温热膨胀仪对一个铜标准样品在 10 K 到 400 K(-260 ℃ 到 125 ℃)的温度区间内进行了测量。将样品放置在仪器中,对样品室抽真空,然后以可控的冷却速率将样品冷却至 10 K ,接着以 5 K/min 的可控升温速率进行指定的膨胀测量。正如曲线所示,在 -260 ℃ 到 -200 ℃ 之间存在一个非线性膨胀区域,随后从 -200 ℃ 到 125 ℃ 的温度区间内则是呈现线性膨胀的趋势。
