随着电池和电子封装设备的功率密度不断提高，废热管理、电池的热失控防护以及电子封装散热变得愈发重要。对于这些复杂系统的热管理并非易事，需要从根本上了解组件与界面材料如何协同工作以实现散热。
林赛斯 TIM-Tester 是优化这些复杂系统热管理的理想解决方案，TIM-Tester 能够测试各种热界面材料（如导热胶、导热膏、导热垫）的热阻、接触热阻和导热系数，该方法符合 ASTM D5470 - 17 标准。
其应用领域非常广泛，如 LED 灯、智能手机、笔记本电脑、电子电器、电池包、仪器仪表、通信基站等。
| 类型 | TIM-Tester (TIM L58) |
| 样品温度范围： | -30 °C - 450 °C * |
| 标准样品尺寸： | 圆形：Ø 20 mm、25 mm、40 mm 方形：20 mm x 20 mm、25 mm x 25 mm、40 mm x 40 mm 可根据要求提供其他尺寸 |
| 样品厚度： | 0.01 mm - 8 mm（可扩展至 20 mm） |
| 厚度控制： | ± 1 μm |
| 导热系数测量范围： | 0.1 - 50 W/(m∙K) |
| 热阻测量范围： | 0.005 - 500 Kcm2/W * |
| 接触压力： | 0 至 16MPa（取决于样品尺寸和形状） 圆形样品：从直径 Ø 20 mm（最高 16 MPa）到 Ø 40 mm（最高 4 MPa） 方形样品：从 20 mm × 20 mm（最高 12 MPa）到 40 mm × 40 mm（最高 3.1 MPa） |
| 压力选项： | 500N、1000 N、2000 N、5000 N |
| 传热棒材料： | 铝、铜、黄铜（可根据要求提供其他材料） |
| 软件插件： | 厚度循环 温度循环 质量管理工具 |
| 冷却选项： | 标准水冷单元，Intracooler 600（冷端 -20 ℃），Intracooler 1000（冷端 -30 ℃）** |
| 电源： | 110 / 115 / 220 / 230 VAC，50 / 60 Hz |
| * 在最佳条件下 ** 在最佳条件下，最低冷端测试棒温度 |

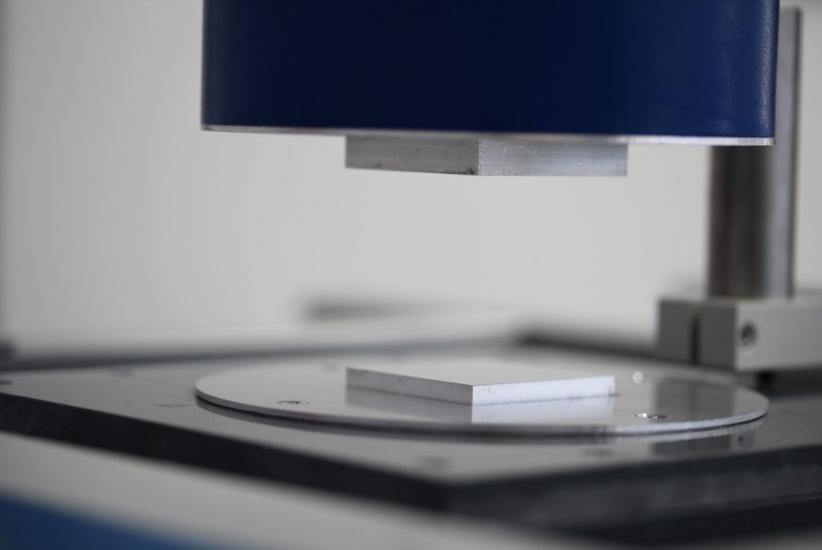

广泛应用于各种热界面材料（如导热胶、导热油脂、导热垫）的热阻、接触热阻和导热系数的测试。

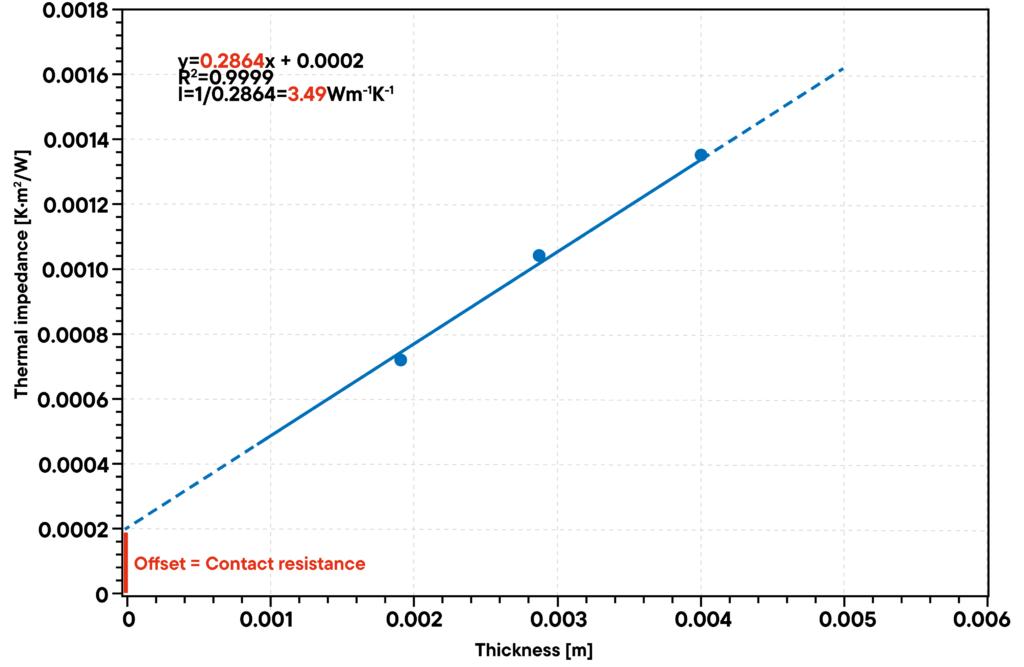

在 50 °C（TH = 70 °C，TC = 30 °C）温度下测量 25 mm x 25 mm 导热垫（Ⅱ 类样品）的热阻（导热系数）。如图所示，测量了厚度在 2.01 mm 至 3.02 mm 之间的三个不同样品，以确定其接触热阻（使用线性回归法）。

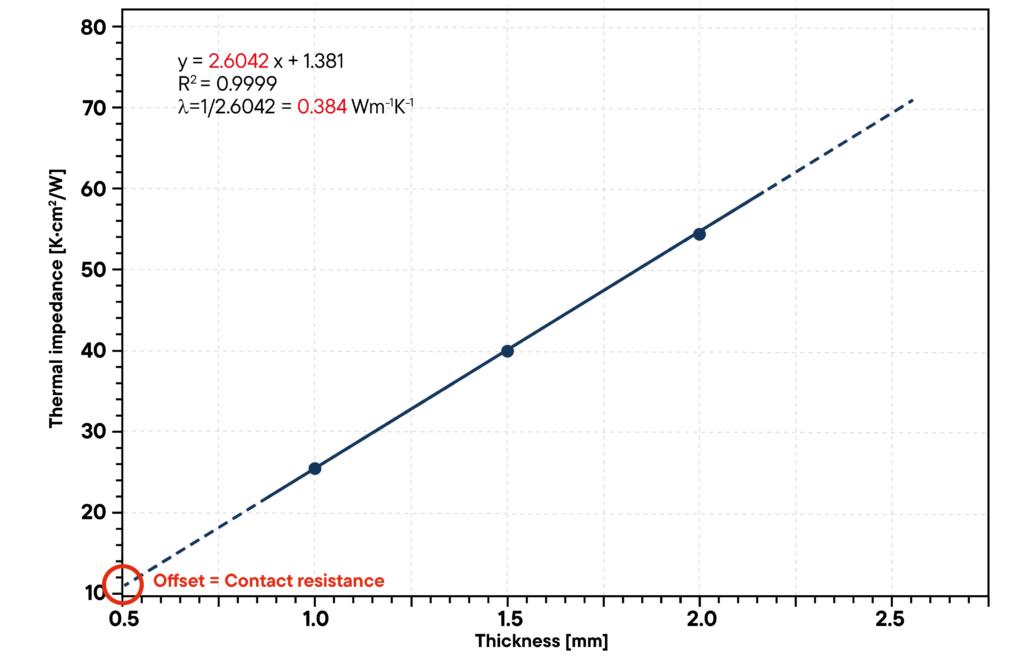

如图所示，在温度为 50 ℃（TH = 70℃，TC = 30 ℃）和 1 MPa 的接触压力下，对尺寸为 25 x 25 mm 的聚酰亚胺（Vespel™）样品的热阻抗进行了测量，为了确定样品的导热系数和接触热阻（采用线性回归算法），分别测量了厚度在 1.1 mm 至 3.08 mm 之间的三个样品。

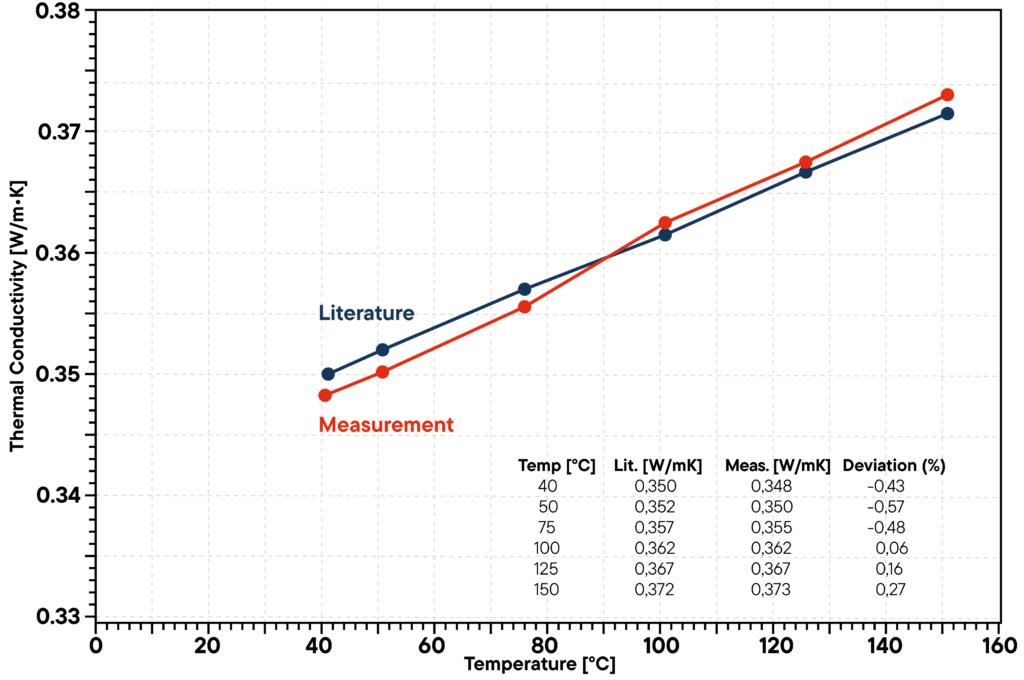

尺寸为 25 mm x 25 mm 的聚酰亚胺（Vespel™）样品在 40 ℃ 至 150℃ 的温度范围内，接触压力为 1 Mpa 的条件下，其导热系数随温度的升高而增大。
