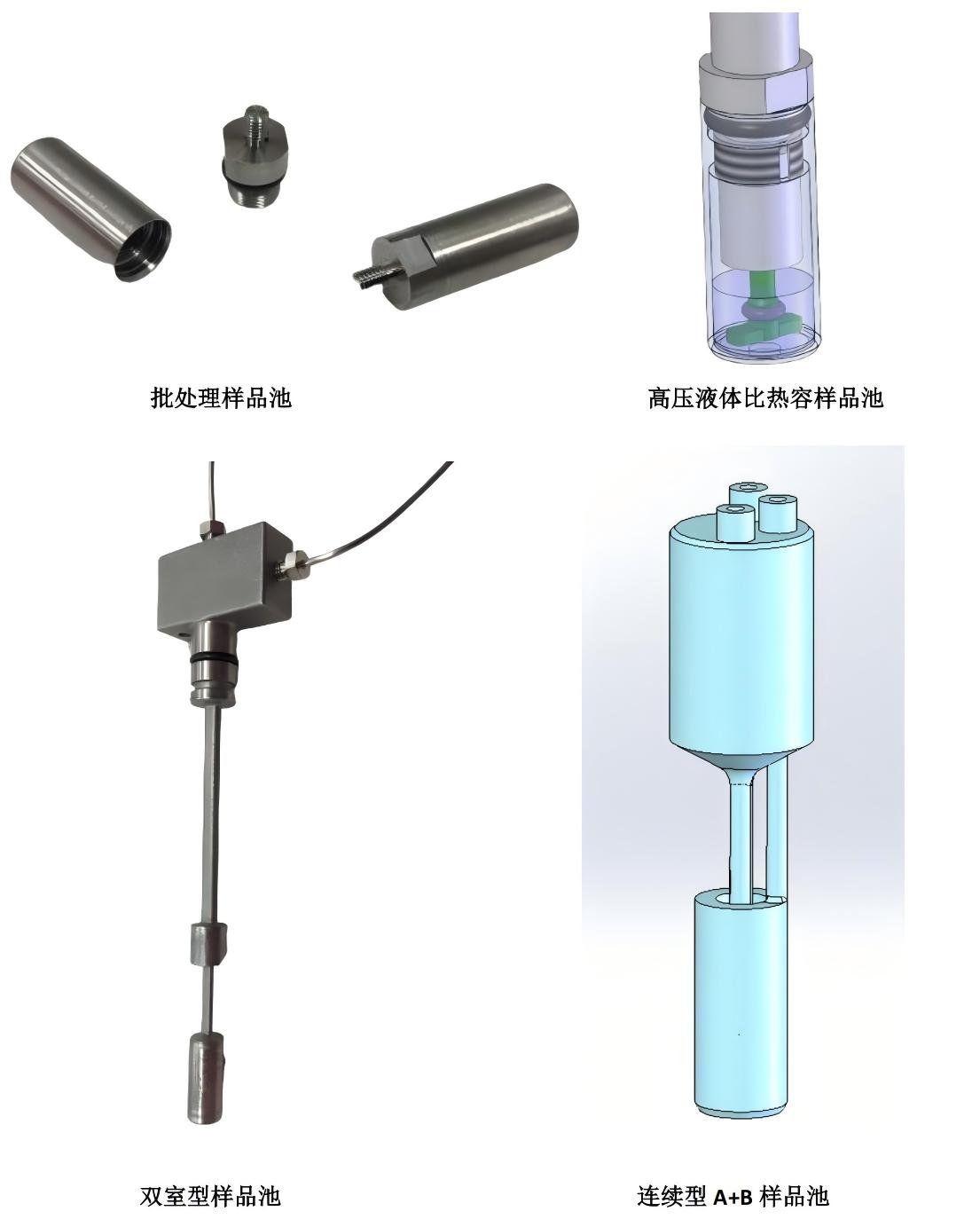

该系统配备可更换的样品池，能覆盖广泛的应用场景。批处理和高压比热容样品池可实现高精度的比热容测定，而双室型和连续流动型样品池则能在高达 100 bar 的压力下对化学反应、混合焓和气体溶解过程进行深入研究。这种灵活性使 DSC L92 成为常规测量和专业研究任务的强大工具。
该仪器的工作温度范围为 -40 °C 至 160 °C，扫描速率范围为 0.001 至 5 °C/min，温度控制精度达 100 µK。其卓越的低噪声性能（0.05 μW RMS）可确保即使是最微弱的相变，也能被可靠地检测和分析。
该仪器的应用场景包括：详细的比热容研究、熔融与结晶分析、液-液相变检测（如相分离或脱气过程），以及聚四氟乙烯等聚合物的特性表征。得益于其紧凑的尺寸和创新的设计，DSC L92 将高性能与易用性相结合，为研究人员提供了可靠且多功能的量热解决方案。
无论您是探索相变过程、研究反应焓变，还是在压力条件下分析含气溶液，DSC L92 都能提供所需的灵敏度与灵活性，助力突破热分析领域研究界限。
| 类型 | DSC L92 |
| 温度范围： | -40 ℃ - 160 ℃ |
| 温度精度： | 100 μK |
| 灵敏度/噪声： | 均方根噪声仅为 0.05 μW |
| 扫描速率： | 0.001 - 5 ℃/min |
| 测量范围： | ±150 mW |
| 测量时间： | 30 - 60 min |
| 传感器： | 采用珀尔帖元件，可直接测量样品温度 |
| 设备尺寸： | 900 × 700 × 500 mm |
用注射器注入约 3 mL 待分析的液体样品，该体积的样品会充满容器的有效容积（0.7 mL）和填充管。在入口处对样品施加轻微的反压力（约 2 bar），以便在测量过程中固定样品，并允许样品在升温过程中膨胀。
该超高灵敏度微量热仪的程序设置如下：先在 5 °C 下保持 40 分钟的等温状态， 随后以 1 °C/min 的速率从 5 °C 升温至 73 °C，之后在 73 °C 下再保持 40 分钟的等温状态。

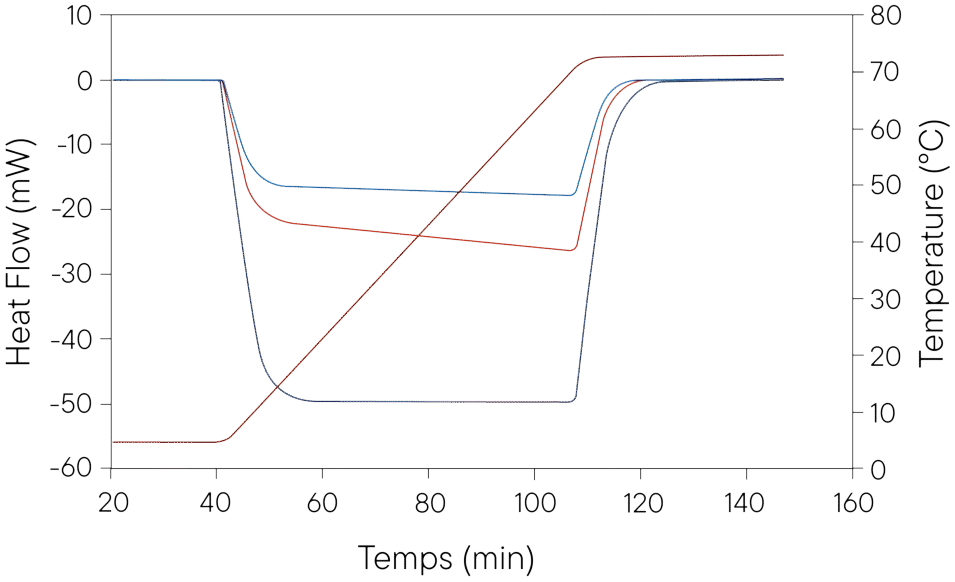

实验共进行了 4 次，每次实验时长均不超过 2.5 小时，实验对象分别为水、无水乙醇、环己烷，并进行了 1 次空白实验（空白实验的数据用于从其他热分析图中扣除背景干扰），所获得的热分析谱图如下所示。测得的热流与待测流体的体积比热容成正比，通过对所获取的信号进行简单的数学处理，即可计算出流体的体积比热容。
将一个质量为 524 mg 的聚四氟乙烯圆柱样品放入样品池中，参比池则保持空置。对该超高灵敏度微量热仪进行程序设定，以 0.5 至 3 ℃/min 的升温速率在 -10 至 80 ℃ 之间进行多次升温扫描，所获得的热分析谱图如下所示。
在所有扫描速率下，均观测到了聚四氟乙烯的两个相变过程；且在低扫描速率对应的热分析谱图中，这两个相变过程的分离效果更佳。超高灵敏度微量热仪是研究材料相变的有效工具，其高灵敏度特性使其能够轻松研究能量极低的物理现象。
