TMA L72（TMA PT1600）热机械分析仪的设计确保了良好的精度、再现性和准确性。该系统旨在应对各类热机械实验需求，可适配多种形状与尺寸的样品，并能在宽广的温度范围内运行，以满足各类热机械分析（TMA）需求。得益于内置的力 / 频率发生器，该系统可进行静态或动态测量。
典型的研究材料包括：复合材料、玻璃、聚合物、陶瓷和金属。其多样的测量系统可适配多种几何形态的样品，如纤维、棒材、薄膜、杆状样品或圆柱状样品。
| 型号 | TMA L72 (TMA PT1600 ) |
| 温度范围： | -150 至 1600 ℃ |
| 样品尺寸： | 30 mm |
| 力： | 最大 1 或 5.7 N |
| 频率： | 1 或 5 Hz |
| 分辨率： | 0.125 nm |
| 气氛： | 氧化性、还原性、惰性、静态 / 动态气氛 |
| 电子设备： | 集成 |
| 接口： | USB |
| 可选功能： | 差示热分析（DTA）分析软件 / 速率控制烧结（RCS）软件 |
由于聚氨酯弹性体具有非常特殊且用途广泛的特性，因此几乎在所有工业领域都有广泛的应用。从汽车、电气、设计和纺织业到采矿和高性能应用，应用领域十分广泛。

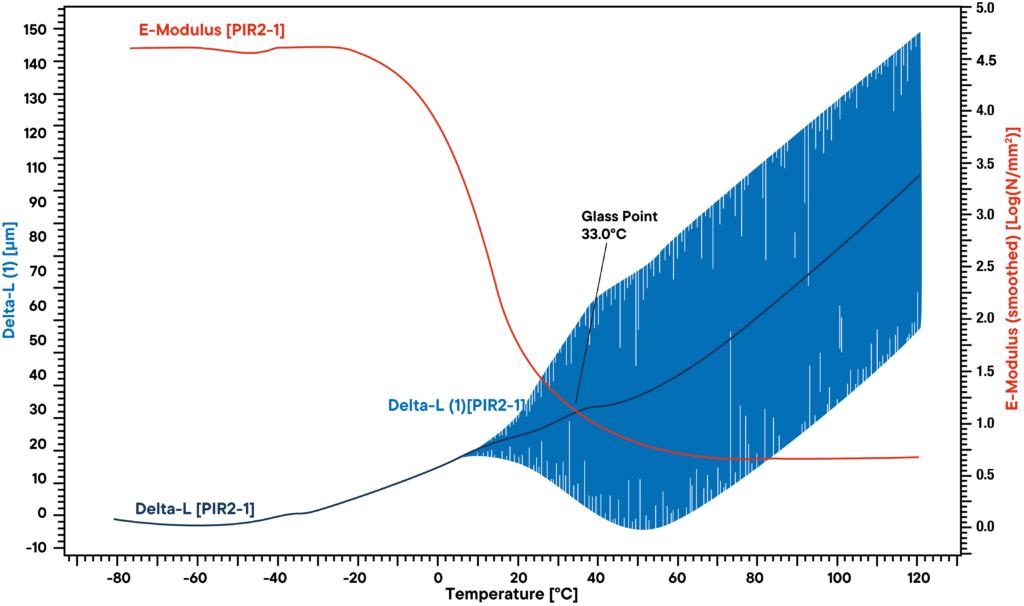

在图中所示的测量中，聚氨酯在正弦力的作用下被加热，从 30 ℃ 左右的玻璃点开始，可以观察到材料明显软化，长度变化的幅度更大，这一点显而易见。通过这种测量方法可以确定弹性模量 E 也发生了相应的变化。塑性变形范围仅出现在较高温度下，在 130 ℃ 以下的测量中未达到这一范围。
TMA L72（TMA PT1600）可以对任意样品施加正弦力程序。这一功能使用户能够测定几乎所有材料的弯曲模量与杨氏模量（弹性模量）。该仪器最初主要为聚合物应用场景设计，近期经过升级后，通过增大可测样品尺寸，其力程可提升至 20 N，如今已能够测量金属合金、纯金属等硬度更高的材料。

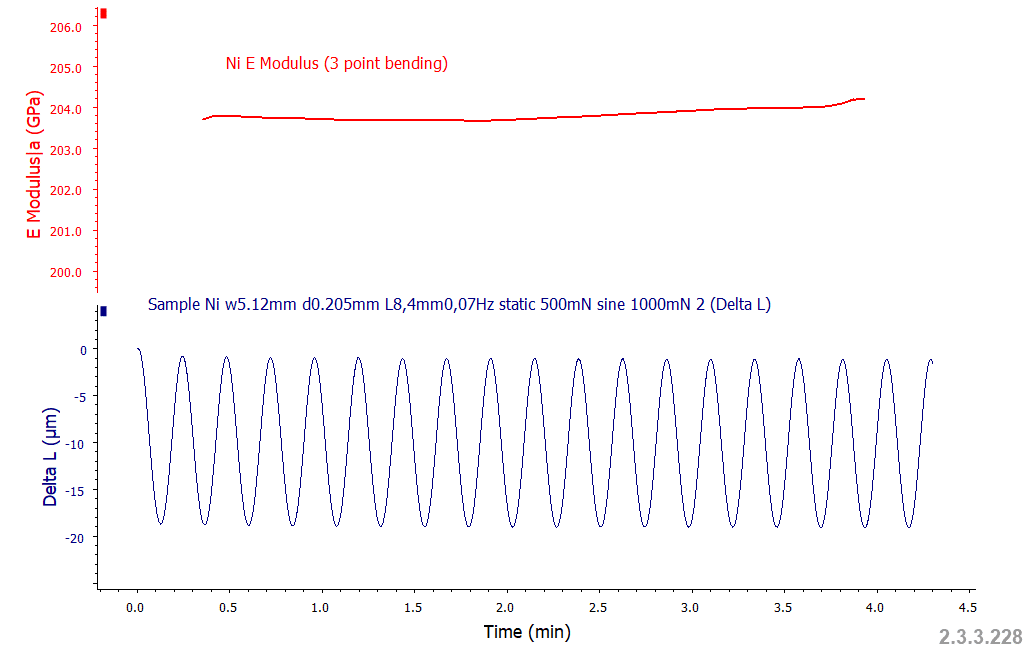

在下面的应用中，测量了一个长度为 8.4 mm 、直径为 5.12 mm 、厚度为 0.2 mm 的镍样品，静态力为 500 mN ，另外还有 1 N 的正弦波动力。蓝色曲线显示的是由力引起的试样长度变化，红色曲线显示的是三点弯曲试验得出的弹性模量。测试在 50 ℃ 下进行，测试结果与文献数据高度吻合，该测试也可在仪器所能达到的任意温度下开展，从而实现更广泛温度范围的研究。

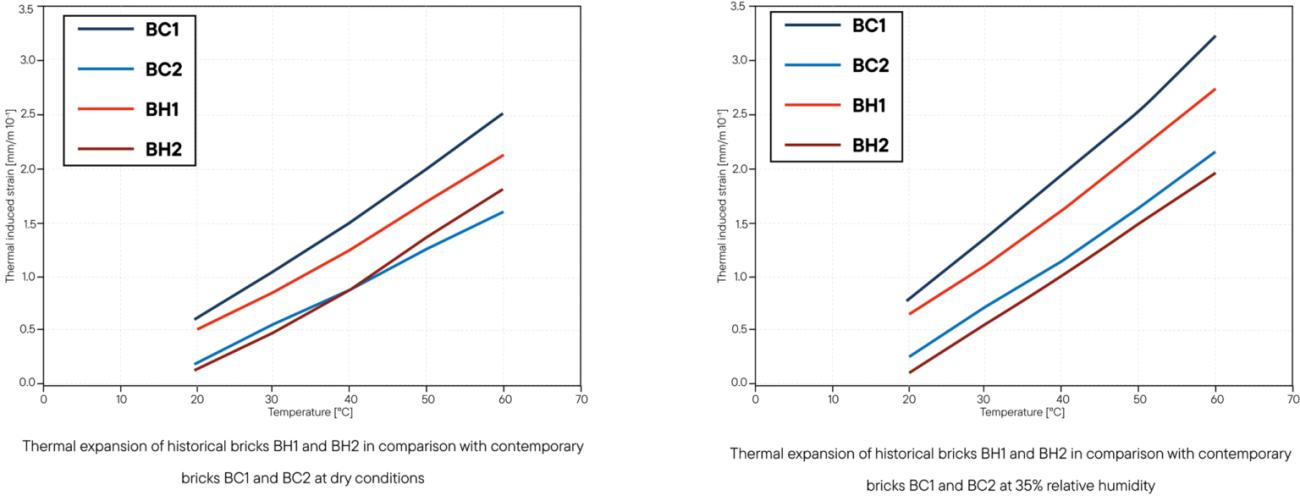

湿度会对许多材料产生显著影响，尤其是聚合物、木材、砖块、混凝土等用于包装或建筑的材料。在本应用案例中，研究人员对两种历史砖块样品进行了测试，并将其在不同湿度条件下的膨胀特性，与现代同类砖块展开对比分析。
为此，研究人员首先采用林赛斯 TMA PT 1600（TMA L72）热机械分析仪，以线性膨胀模式对这些材料进行测量，结果显示材料呈现出简单直接的线性膨胀规律。随后，研究人员使用水蒸气发生器模拟 35 % 的相对湿度环境，重复进行上述实验。样品在该湿度条件下放置 2 小时后，在保持湿度恒定的前提下，再次测定其随温度变化的膨胀系数。结果表明，由于材料吸湿发生膨胀，其线性膨胀程度显著增加。这种湿度引发的膨胀效应在任意湿度水平下均会发生，因此在计算此类材料在各类应用场景中的膨胀量时，需对此效应加以充分考量。
