TGA L83 热重分析仪是一款性能优异的热天平。可以用于重量高达 5 g 的样品的测量。特制的炉体可以实现快速加热和冷却速率（0.001 - 250 ℃/min），以及从室温到 1100 °C 的高精度的温度控制。
该系统可与 MS 和 FTIR 联用，用于逸出气体分析（EGA），该仪器适用于复合材料的热分解、热稳定性和氧化的研究， 可以选择对 DTA 信号进行计算以获得有关吸热或放热反应等重要的附加信息。
此外，它可以被用来作为温度校准的工具。带有 42 个位置的样品自动进样器与自动气体控制和自动排空功能相结合，可实现无人值守的长期自动测量。此外，还可提供 90 个位置的样品自动进样器，以提高样品测量效率。
| 型号 | TGA L83 * | ||
| 设计： | 顶部装载 | 冷却速率： | ＜ 12 分钟（1100 °C - 100 °C） |
| 温度范围： | RT 至 1100 °C | 样品支架： | TGA |
| 加热 / 冷却速率： | 0.001 - 250 °C/min | 样品自动进样器： | 90 个位置 |
| 样品重量： | 最大 5 g | 坩埚： | 铂、Al2O3、金、铝、银等 |
| 气氛： | 惰性、氧化、还原、真空 | 逸出气体分析： | 可选 FTIR 和 / 或 MS 或 GC-MS |
| 真空： | 高达 10E-3 mbar | 接口： | USB |
| 气体剂量： | 内置 MFC 模块， 含 3 种气体（一种吹扫气体和两种反应气体） | * 技术参数可因炉体和元件的不同而有所差异 | |

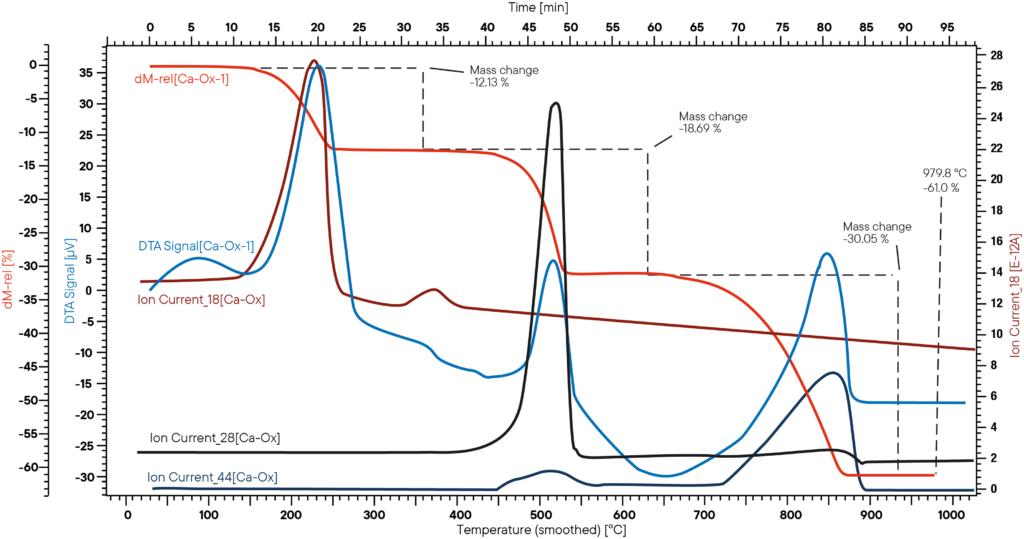

下面的曲线图显示的是一水合草酸钙的分解情况。在蓝色和红色曲线上（相对和绝对 Δm），可以看到三个质量损失步骤：第一步是 H₂O 的释放，第二步是 CO 的损失，第三步是 CO₂ 的损失。生成的氧化钙（CaO）随后会与第一步中的水发生反应，如果气氛是静止的，水会留在反应室中。该反应在 580 °C 左右冷却时形成氢氧化钙 (Ca(OH)₂)。
由于冷却速度通常较慢，用标准 TGA 很难观察到这最后一步。不过，在这种情况下，整个测量周期在 20 分钟内完成。加热和冷却速度为 2 K/s，但使用感应式 TGA 可以轻松提高到 100 K/s 。

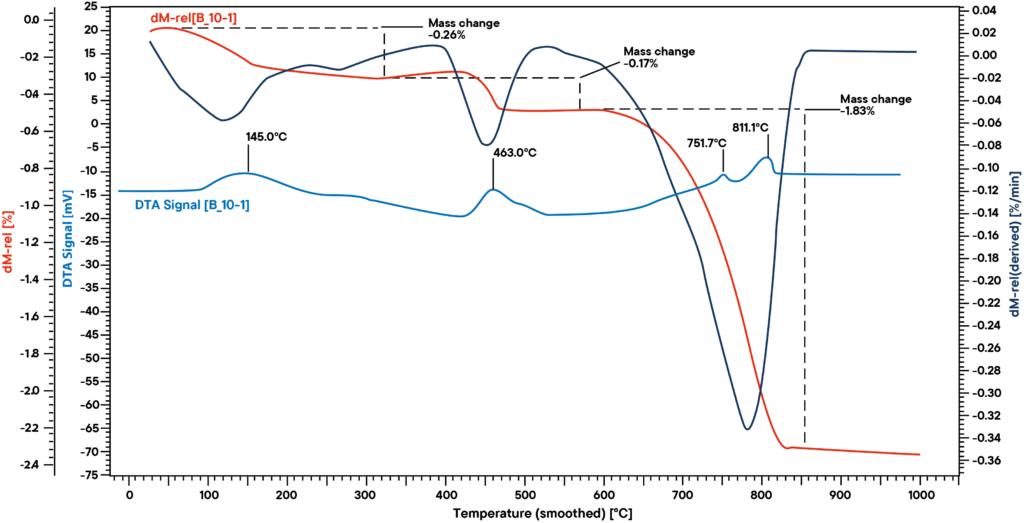

左侧的测量是使用热重 - 差示扫描量热仪（TG-DSC）进行的。水泥的主要成分是硅酸三钙、硅酸二钙和铝酸三钙。
将生水泥与水混合后，会缓慢形成不同的水合物。当将其放入同步热分析仪（STA）中时，在热分解过程中，吸收的水分首先蒸发，然后硅酸钙水合物分解，在 570 °C 时，接着是钙、镁和铝的氢氧化物分解。
你可以看到这种效应表现为质量损失步骤（红色曲线），同时在差示扫描量热法（DSC）信号（蓝色曲线）上呈现出平行的吸热效应。随后，二氧化碳从碳酸盐中释放出来，在约 800 °C 时显示出一个巨大的质量损失步骤。
