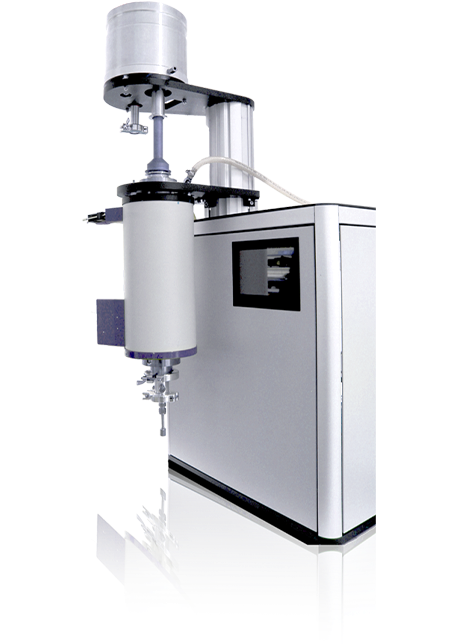

TGA L81 热重分析仪是一款性能优异的热天平，可以用于重量高达 5 / 25 g 的样品的测量。特制的炉体可以在 -150 °C 至 2400 °C 的温度范围内灵活测量所有样品。
该系统可与 MS 和/或 FTIR 联用，用于逸出气体分析（EGA）。可选的 DTA 计算功能可提供有关放热和吸热反应的额外信息，并可用于温度校准。
| 型号 | TGA L81 | TGA L81 HIRES | |
| 温度范围： | -150 至 500 / 700 / 1000 °C RT 至 1000/1400/1600/1750/2000/2400 °C | -150 至 500 / 700 / 1000 °C RT 至 1000/1400/1600/1750/2000/2400 °C | |
| 样品重量： | 最大 25 g | 最大 5 g | |
| 分辨率： | 0.5 µg | 0.1 µg | |
| 真空度： | 10E-2 mbar | 10E-2mbar | |
| TG 传感器： | 多种选择 | 多种选择 | |
| DTA 计算： | 包括 | 包括 | |
| 电子设备： | 集成 | 集成 | |
| 接口： | USB | USB |
本实验使用林赛斯 TGA 将墙面有裂纹的石膏样品与经过加热和冷却循环处理后（模拟相同的气候环境）没有显示裂纹的参考石膏样品进行测试比较。

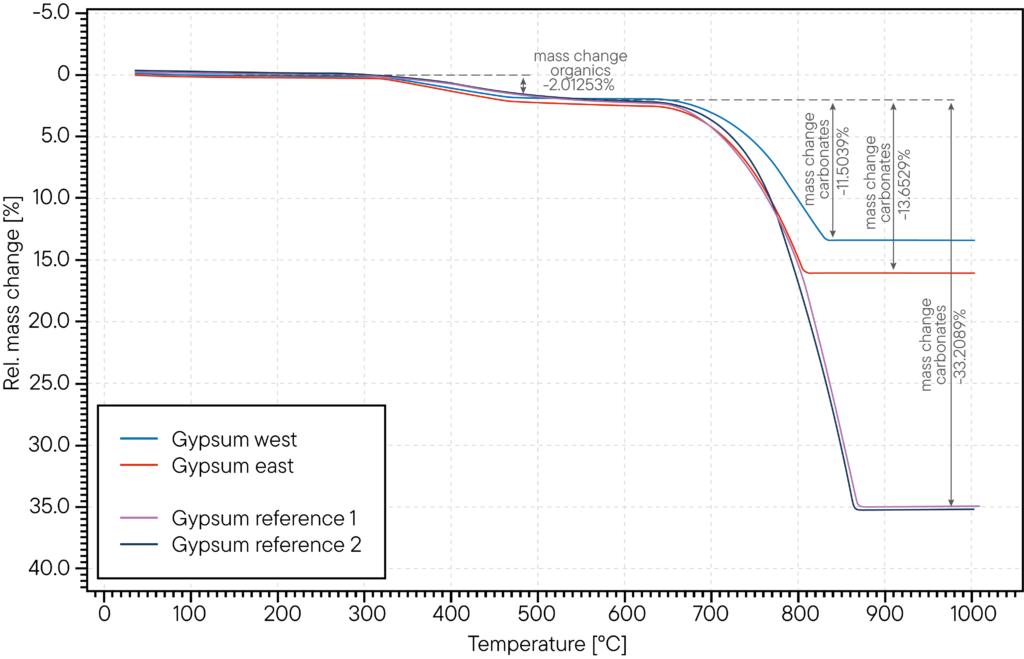

如下图为上述石膏样品的测试结果，其中红色曲线为建筑东面有裂纹的石膏样品 TGA 曲线，蓝色曲线为西面（朝阳）有裂纹的石膏样品 TGA 曲线，绿色和紫色曲线为没有裂纹的参考石膏样品 TGA 曲线。
测试结果表明，有裂纹的石膏样品其水分和有机物含量与参考石膏样品几乎相同，在室温到 500 ℃ 左右的温度范围内，样品的质量损失为 2.0 % 。然而，在 800 ℃ 到 900 ℃ 左右的温度范围内，样品的质量损失存在着明显的差异。在该温度范围内，样品所含的碳酸盐将以二氧化碳的形式释放出来。参考石膏样品显示由释放的二氧化碳引起的质量损失为 33.2 % ，而有裂纹的石膏样品仅显示 11.5 % 和 13.7 % 的质量损失。这表明，结构破坏、有裂纹的墙面石膏样品其碳酸盐含量明显低于应有的水平，可判断该石膏浆料的配合比是不合理的。而建筑东面和西面（朝阳）的石膏样品中所含的碳酸盐含量也有所不同，这可能与气候环境有关系。
