该型号是通用型 DSC，可覆盖广泛的温度范围（-170 °C 到 750 °C），适用于所有常见应用。 该设计注重基线稳定性和重现性，提供了极高的传感器灵敏度和分辨率，测量单元的设计具有优异的机械和耐化学性能。
新开发的陶瓷 / 金属传感器具有极高的分辨率和灵敏度。可配置多达 90 个位置的自动进样器和自动气体流量控制系统，从而实现全自动化操作。
| 型号 | DSC L63 Basic | DSC L63 Advanced | DSC L63 Ultimate | ||
| 加热速率： | 0.01 - 100 K/min | 0.01 - 150 K/min | 0.01 - 150 K/min | ||
| 冷却速率： | 内冷却器：5 min ( 100 至 0 ℃ ) 液氮：10 min ( 100 至 -100 ℃ ) | 内冷却器：5 min ( 100 至 0 ℃ ) 液氮：10 min ( 100 至 -100 ℃ ) | 内冷却器：5 min ( 100 至 0 ℃ ) 液氮：10 min ( 100 至 -100 ℃ ) | ||
| 温度范围 *： | -170 - 600 ℃ | -170 - 750 ℃ | -170 - 750 ℃ | ||
| 可更换散热片： | 是 | 是 | 是 | ||
| 可更换炉体： | 是 | 是 | 是 | ||
| 数据采集频率： | 100 Hz | 100 Hz | 100 Hz | ||
| 温度精度： | ±0.1 K | ±0.1 K | ±0.1 K | ||
| 热焓精度： | ＜1% （铟，锌） | ＜1% （铟，锌） | ＜1% （铟，锌） | ||
| 测量范围： | ±750 mW | ±750 mW | ±750 mW | ||
| 质量流量控制器 (含三种气体)： | 可选 | 集成的 | 集成的 | ||
| 无限保修 **： | 可选 | 可选 | 可选 | ||
| * 取决于所选配置 ** 与维护协议相关 |
硬件
光学 DSC ：DSC L63 可配备 CCD 摄像机，以便在测量过程中观察样品。样品的可视化可以更深入地了解相变和分解过程。
自动进样器：自动进样器最多可容纳 96 个样品，可显著提高测试效率，仪器可在夜间或周末自动运行。搭配直观智能的软件，可降低劳动力成本并节省时间。
配件
样品压片机：为优化铝坩埚的样品制备，可提供符合人体工程学的样品压片机。
坩埚：铝、氧化铝、铜、金、铂和蓝宝石制成的各种坩埚均可用于 DSC L63 的测量，还可根据要求提供其他坩埚。
可更换炉体：更换炉体仅需几颗螺丝即可完成更换，这一创新理念大幅度降低了维护成本。

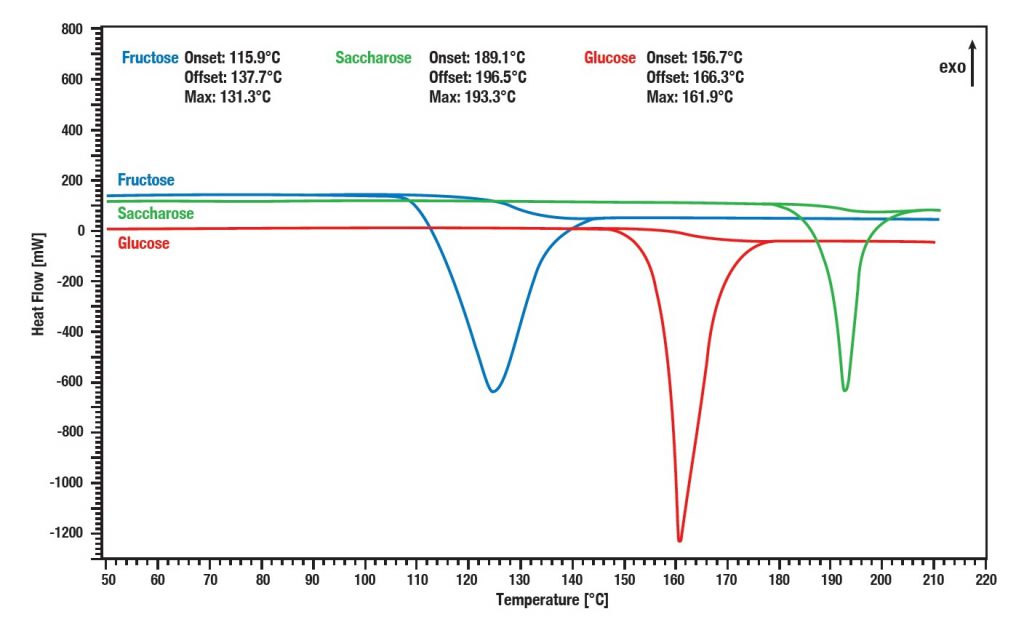

三种加工糖（果糖、葡萄糖和蔗糖）具有不同的熔点，可以使用差示扫描量热仪（DSC）精确测定。因此，这种方法可用于鉴定混合物中的化合物，以及研究食品和其他产品的分解和熔化行为。
为了能够预测 PE（聚乙烯，一种典型的包装用材料）等聚合物的老化和氧化行为，通常会使用 OIT 测试。因此，聚合物在氧气的气氛下使用 DSC 进行测试。

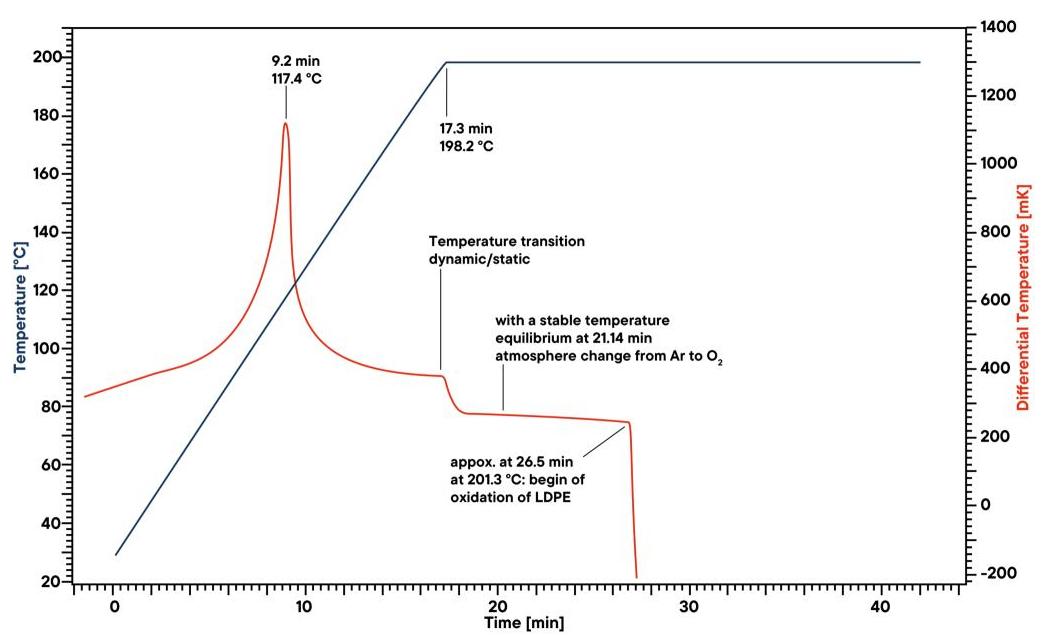

本应用展示了对普通聚乙烯样品的 OIT 测量。首先，在氩气环境下将聚乙烯样品加热至 200 °C ，加热速度为 10 K/min 。平衡 3 分钟后，将气氛从氩气改为氧气。5 分钟后，样品开始放热氧化。OIT 是指从切换气体到氧化反应开始之间所经过的时间。
使用 DSC L63 对含棉纤维的无机矿物织物材料样品进行了测量，以确定含棉纤维材料的自燃温度（燃点）和燃烧热。区分闪点和燃点非常重要，闪点描述的是借助火花等外部点火源可以点燃物质的温度，而自燃温度则表示物质在没有外部点火源的情况下燃烧的温度。

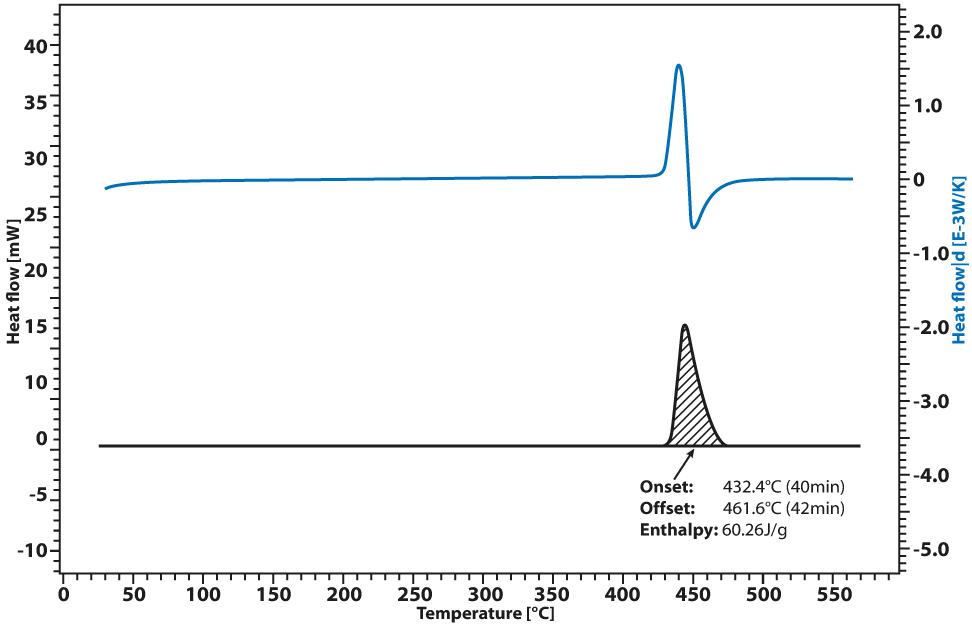

样品以 10 K/min 的速率从室温加热到 600 °C ，棉花成分的燃烧峰值在 430 °C 左右清晰可见。根据称量的质量，释放的热焓约为 60 J/g ，这样就可以量化棉花成分。黑色曲线显示的是热流信号，蓝色曲线显示的是 DSC 信号随温度变化的一阶导数，以确定反应的确切起点和终点以及反应峰的最大值。
全新差示扫描量热仪 DSC L63 系统采用创新设计，温度范围宽达 -70 °C 至 750 °C ，无需重新配置冷却选项。这一特性省去了耗时的调整步骤，使工作流程更高效。该仪器可在低温和高温之间实现无缝切换，非常适合材料研究、聚合物分析和质量控制等要求严苛的应用场景。

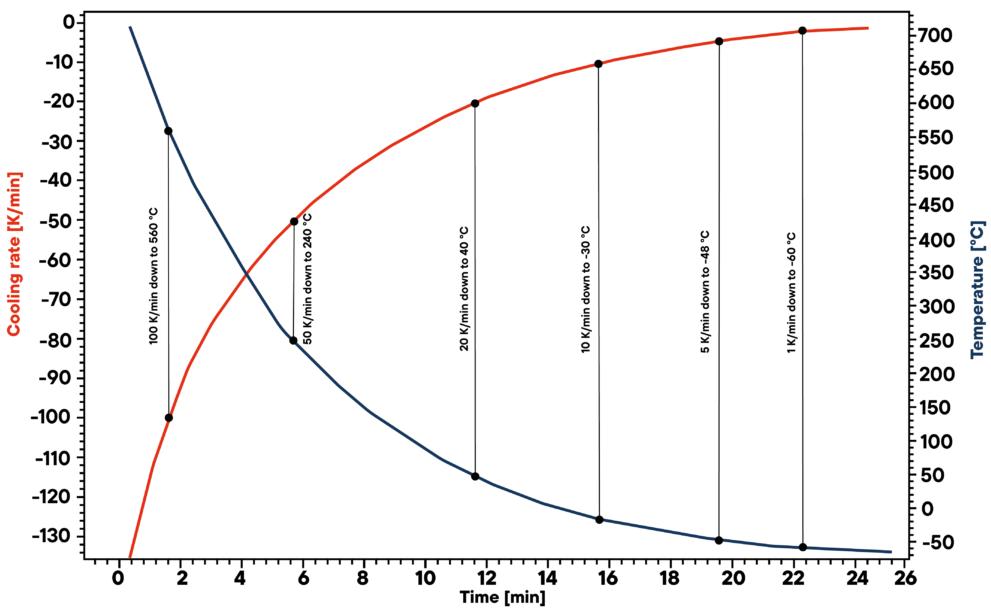

凭借高度的灵活性和用户友好的操作体验，这款 DSC 为先进热分析领域树立了新标准。 在下图中，您可以看到内置冷却器如何确保高效且快速的冷却过程。
